Kabeldoorvoer in flightcase: welk type kies je?

Een verzonken inbouwschotel met rubberinzet is voor de meeste flightcases de beste keuze: netjes, stofdicht en stevig genoeg voor dagelijks gebruik, zoals ook blijkt uit de Klantervaring Techni-Sound bij NLXS ICT. Kies je voor randmontage, dan werkt een halve schotel net zo goed en sneller te plaatsen. Bouw je een 19"-rack in, dan geeft een voorgemonteerd paneel met kabeldoorvoersleuven de netste afwerking. De juiste gatmaat en wanddikte bepalen uiteindelijk of elk van deze opties goed past.

Kort samengevat:

Voor intensief gebruik en betere afdichting kies je een verzinkt stalen inbouwschotel met rubberinzet, vooral bij touringtoepassingen.

Bij snelle montage zonder volledige nieuwe gaten is een halve schotel geschikt, zolang je binnen een 135 mm gat en 162 mm rand blijft.

Controleer of de wanddikte minimaal 9 mm is en of de juiste inbouwdiameter van 135 mm past, om scheuren en niet-vlakke montage te voorkomen.

Bij vaste installaties is een 19"-rackpaneel met kabeldoorvoersleuven de beste optie voor organisatie en bescherming.

In showroom kunnen afwijkende maatvoering en moeilijke accessoire-combinaties vooraf getest worden om fouten te voorkomen.

Lightandsound

lightandsound.store

Vind de juiste kabeldoorvoer

Bekijk flightcases, kabelaccessoires en montagemateriaal, met deskundig advies en demo-mogelijkheden in onze showroom nabij Eindhoven.

Bekijk het assortiment

Inhoudsopgave

Welk type kabeldoorvoer past bij jouw flightcase?
Welke maten en materialen moet je controleren voor montage?
Hoe monteer je een kabeldoorvoer stap voor stap?
Waarom trekontlasting en ventilatie de levensduur bepalen
Wanneer vraag je advies in de showroom?
Hoe bestel je de juiste kabeldoorvoer bij Light & Sound Factory?
Waar vind je exacte specificaties en datasheets?
Bronnen
Veelgestelde vragen

Welk type kabeldoorvoer past bij jouw flightcase?

Niet elke kabeldoorvoer doet hetzelfde werk. Het type dat je kiest hangt af van waar de kabel de wand doorkruist en hoeveel bescherming je nodig hebt.

Inbouwschotel met rubberinzet: een rond, verzonken paneel dat in een uitgesneden gat past en een bijna stofdichte doorvoer geeft doordat het rubber om de kabel sluit.
Halve schotel: gemonteerd op de rand van de case, ideaal wanneer je geen volledig gat wilt zagen en snel toegang nodig hebt.
Rubberinzet los: een eenvoudige, goedkope oplossing voor een enkel boorgat, vaak gebruikt bij kleinere kabelkisten.
19"-rackpaneel met doorvoersleuven: een frontplaat die in het rackprofiel schroeft en kabels ordelijk van voor naar achter leidt.

Een DJ flightcase met losse kabels voor stroom en signaal vraagt meestal om een inbouwschotel: netjes, sterk en beschermend tegen stof op locatie. Een rack-in-flightcase met vaste apparatuur werkt beter met een 19"-paneel, omdat connectoren dan al op vaste posities zitten. Voor touringkabelkisten waar snel in- en uitgepakt wordt, is een halve schotel vaak praktischer, al vraagt dat om extra versteviging aan de binnenkant om scheuren te voorkomen.

De inbouwschotel wint op afdichting en bescherming, de halve schotel op montagegemak, en het rackpaneel op organisatie bij vaste installaties. Geen van de drie is universeel beter: de toepassing bepaalt de keuze.

Welke maten en materialen moet je controleren voor montage?

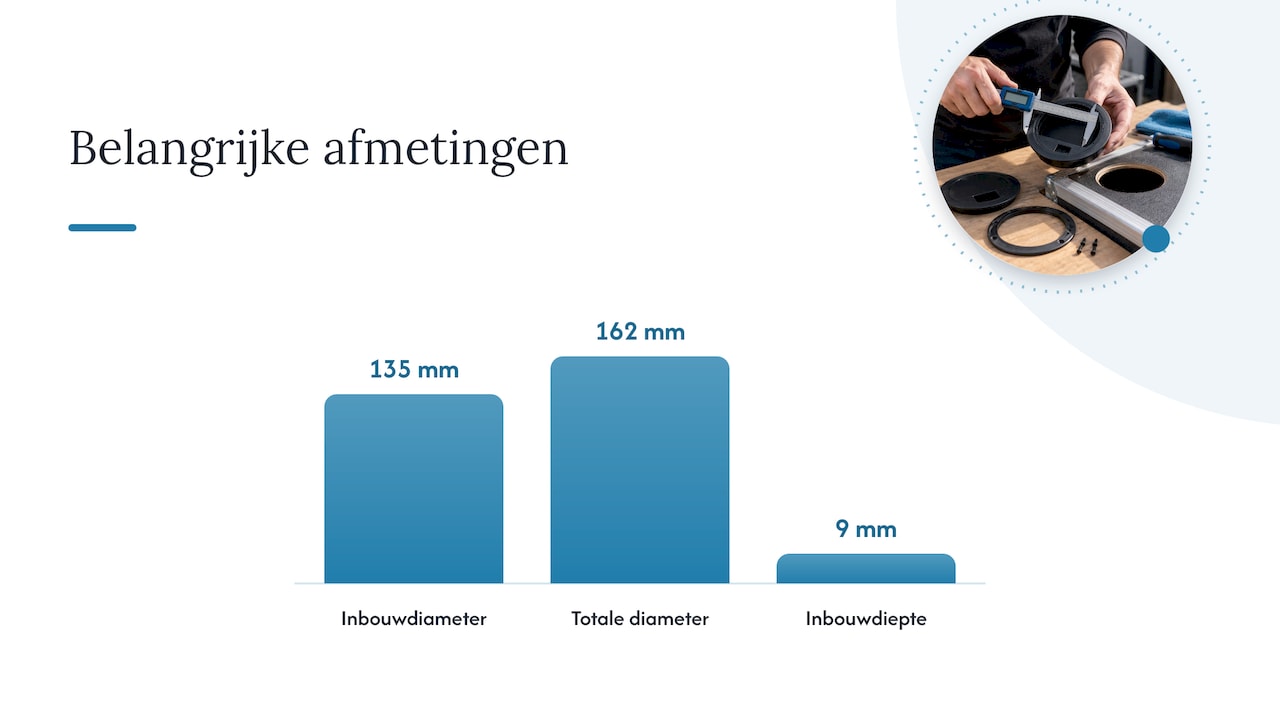

Voordat je bestelt, moet het gat in je flightcase exact overeenkomen met de afmetingen van het onderdeel. Een standaard inbouw-kabeldoorvoer heeft een inbouwdiameter van 135 mm en een totale diameter van 162 mm, met een inbouwdiepte van 9 mm.

De vuistregel voor de meeste standaard inbouwschotels: 135 mm gat, 162 mm buitenrand, 9 mm inbouwdiepte. Wijk je hiervan af, dan past het paneel niet vlak of steekt het uit.

Let daarnaast op deze punten voordat je zaagt of boort:

Multiplexwanden vanaf circa 9 mm bieden voldoende houvast voor de schroeven van een inbouwschotel.
Dunnere wanden vragen om een verstevigingsrand of extra plaat aan de binnenzijde om uitscheuren te voorkomen.
Verzinkt stalen schotels met rubberinzet zijn duurzamer bij intensief touringgebruik dan kunststof varianten, die sneller barsten bij koude of stoten.
De rubberflens wordt ongesneden geleverd, zodat je zelf een kruisvormige opening snijdt die precies om je connector past.

Kunststof kan volstaan voor lichte, stationaire opstellingen, maar voor apparatuur die regelmatig reist, is verzinkt staal de veiligere keuze. Het rubberinzetstuk zorgt voor de fijnafstemming: hoe kleiner de snede, hoe strakker de afdichting rond de kabel.

Hoe monteer je een kabeldoorvoer stap voor stap?

Een nette montage voorkomt scheuren, losse schroeven en tochtgaten die op termijn vocht doorlaten. Volg deze volgorde:

Meet de gewenste locatie en houd rekening met interne apparatuur, scharnieren en hoeken die de schotel kunnen blokkeren.

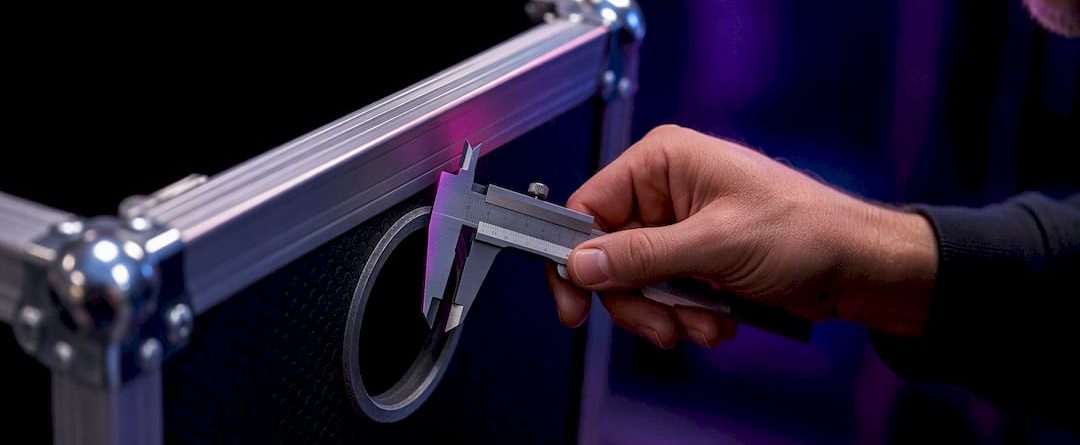

Teken de binnendiameter van 135 mm met een passer of sjabloon exact af op de wand.
Boor een startgat en zaag de opening uit met een decoupeerzaag of freesmachine, werk rustig langs de lijn.
Schuur de randen glad zodat de schotel vlak aansluit en er geen splinters achterblijven.
Plaats de inbouwschotel en schroef hem vast in de multiplexwand.
Snijd het rubberinzetstuk kruisvormig open op maat van je connector of kabelbundel.
Monteer een trekontlasting of klem aan de binnenzijde zodat de kabel niet aan de connector trekt.
Controleer na montage of de schotel vlak zit, de rubberflens sluit en de kabel vrij kan bewegen zonder scherpe hoeken.

Pro-tip: Snijd het rubberinzetstuk altijd kleiner dan je denkt nodig te hebben: je kunt eenvoudig bijsnijden, maar een te grote snede laat tocht en stof door.

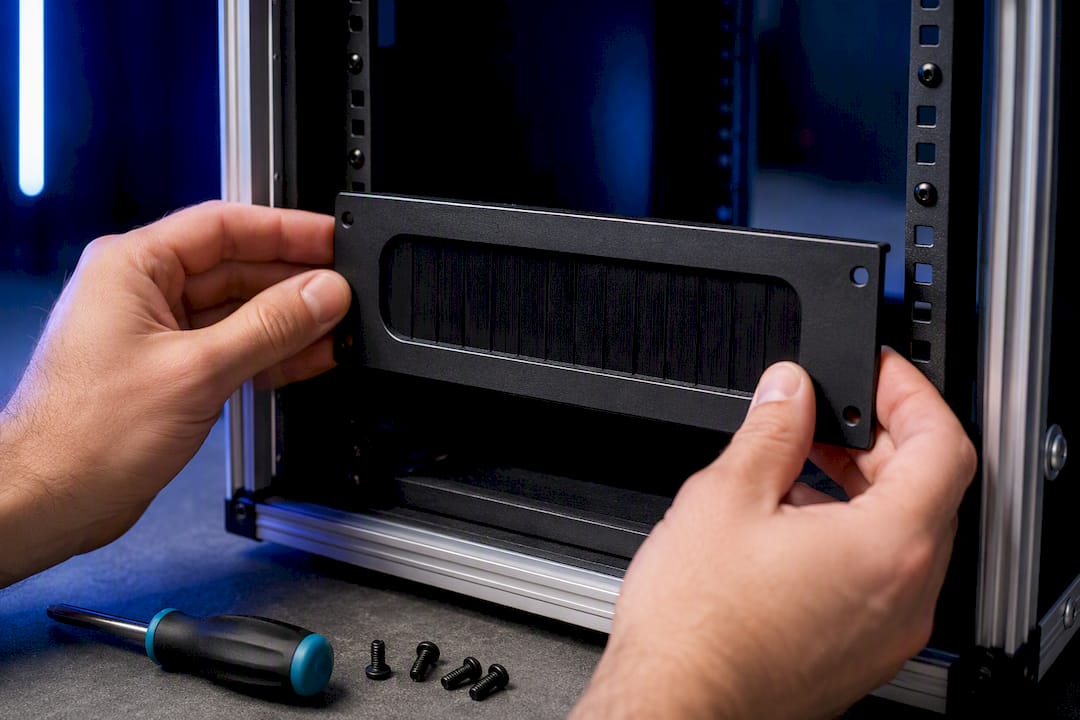

Voor 19"-rackintegratie geldt een vergelijkbare aanpak, alleen vervang je de schotel door een paneel met kabeldoorvoersleuven dat direct in het rackprofiel schroeft. Wil je liever geen gaten zagen, dan is een 1HE-paneel voor niet-19"-apparatuur een kant-en-klaar alternatief.

Waarom trekontlasting en ventilatie de levensduur bepalen

Een kabeldoorvoer beschermt niet alleen tegen stof, hij voorkomt ook dat de kabel zelf slijt op het punt waar hij de wand raakt. Trekontlasting voorkomt voortijdige breuk van connectoren en kabels doordat de trekkracht wordt opgevangen voordat die bij de soldeerpunten of pinnen komt, een principe waar professionals het concept van DIN EN 62444 voor aanhouden.

Een rubberinzet die nauw om de kabel sluit, werkt al als eenvoudige trekontlasting bij lichte belasting.
Interne klemplaten of kabelklemmen zijn nodig zodra er stroomkabels of zware multicore-kabels doorheen gaan.
Modulaire systemen zoals Cabtite FrontTight combineren sealing en trekontlasting in één frame, met IP66-afdichting en een klembereik van 1,5 tot 35 mm.

Modulaire kabeldoorvoersystemen zoals Cabtite FrontTight bieden IP66-sealing met snap-in inlays, wat tijd bespaart wanneer je meerdere kabeldiameters door één paneel moet voeren. Bij opslag van cases met stroomvoerende kabels helpt een kleine ventilatieopening om vochtopbouw te beperken, vooral na gebruik op locaties met wisselende temperaturen.

Wanneer vraag je advies in de showroom?

Standaardmaten volstaan voor de meeste flightcases, maar bij afwijkende wanddiktes, gebogen paneelhoeken of ongebruikelijke connectorcombinaties loont een bezoek aan de showroom. Veel meetfouten ontstaan doordat mensen de totale diameter in plaats van de inbouwdiameter aanhouden, iets dat in de winkel binnen een minuut wordt rechtgezet. Een demo van het rubberinzetstuk of een rackpaneel in de hand geeft direct zekerheid voordat je gaat zagen.

— Main

Hoe bestel je de juiste kabeldoorvoer bij Light & Sound Factory?

Twijfel je nog tussen een inbouwschotel, een halve schotel of een rackpaneel, dan helpt het om het onderdeel eerst te zien voordat je in je case gaat zagen. Bij Light & Sound Factory in Geldrop vind je een showroom waar je kabeldoorvoeren, flightcases en rackaccessoires kunt bekijken en vergelijken voordat je bestelt.

Ruime keuze uit flightcases, kabels en distributeurs, truss, standaards en podium via een webshop.
Persoonlijk advies in een showroom, handig bij twijfel over maatvoering of montage.
Snelle levering uit voorraad, gratis verzending boven een bepaald bestelbedrag en garantie op producten.
Technische dienst voor reparatie en ondersteuning na aankoop.

Bekijk het volledige aanbod op Lightandsound of loop binnen in de showroom voor advies op maat, zodat je met het juiste onderdeel naar huis gaat in plaats van achteraf te moeten heropenen.

Waar vind je exacte specificaties en datasheets?

Voor precieze gatmaten en inbouwdieptes raadpleeg je de productpagina van Adam Hall voor de inbouwschotel, en de Cabtite FrontTight-datasheet voor modulaire frame- en inlay-opties.

Bronnen

Veelgestelde vragen

Wat is de standaardmaat voor een kabeldoorvoer in een flightcase?

Een gangbare inbouwschotel heeft een inbouwdiameter van 135 mm, een totale diameter van 162 mm en een inbouwdiepte van 9 mm. Controleer deze maten altijd voordat je een gat zaagt, want kleine afwijkingen zorgen ervoor dat het paneel niet vlak aansluit.

Kan ik een kabeldoorvoer zelf monteren zonder speciaal gereedschap?

Ja, met een decoupeerzaag of freesmachine, een passer voor de afmeting en een schroevendraaier kom je een heel eind. Werk rustig langs de afgetekende lijn en schuur de randen glad voor een strakke afwerking.

Wat is het verschil tussen een inbouwschotel en een 19"-rackpaneel?

Een inbouwschotel is rond en wordt in een uitgesneden gat in de wand gemonteerd, terwijl een 19"-rackpaneel met kabeldoorvoersleuven direct in het rackprofiel schroeft. Het rackpaneel is praktischer bij vaste apparatuur, de inbouwschotel bij losse kabels door de wand.

Hoe voorkom ik dat kabels beschadigen bij de doorvoer?

Gebruik een rubberinzet die nauw om de kabel sluit en voeg bij zware of stroomvoerende kabels een interne klem of klemplaat toe als trekontlasting. Dit principe komt overeen met het concept achter DIN EN 62444, waarbij de trekkracht wordt opgevangen voordat die de connector bereikt.

Moet ik kiezen voor verzinkt staal of kunststof?

Verzinkt staal met rubberinzet is duurzamer bij intensief touringgebruik, omdat het beter bestand is tegen stoten en temperatuurwisselingen. Kunststof kan volstaan bij lichte, stationaire opstellingen die zelden verplaatst worden.
