Topkasten en subs combineren voor strakke, heldere bas

Gebruik actieve topkasten met een mono-subfeed via een externe crossover of DSP, match daarna de gain tussen tops en sub en stel de delay nauwkeurig in. Die combinatie geeft doorgaans de schoonste overgang tussen laag en midden. Drie stappen bepalen het resultaat: de juiste crossoverfrequentie met het juiste filtertype, correcte gain-staging, en fase- of delaycorrectie. Hieronder lees je hoe je dat stap voor stap uitvoert.

Kort samengevat:

• Correcte gain-staging en het nauwkeurig instellen van delay zijn essentieel voor een strakke overgang tussen sub en topkast, vooral in complexe ruimtes.
• Het gebruik van externe crossovers met Linkwitz-Riley filters en mono-subfeeds zorgt voor een vlakke en heldere bas-optelling zonder pieken.
• Plaats en spaar de gain van meerdere subs, en spiegel ze om ruimte-effecten zoals room modes te minimaliseren.
• Meet en finetune fase en delay met meetmicrofoon en software, niet alleen op gehoor, om comb-filtering en hol geluid te voorkomen.
• Investeer tijd in meetsoftware voordat je in dure apparatuur investeert, want een goede afstemming brengt vaak betere resultaten dan hogere kwaliteit hardware zonder juiste afstemming.

Inhoudsopgave

• Welke signaalrouting en crossover-opties werken voor tops en subs
• Fase, delay en akoestische alignment: hoe je hol geluid voorkomt
• Meerdere subwoofers: plaatsing, gain en hoe je room modes vermindert
• Gain-staging en level-matching: eerst volume, dan fase

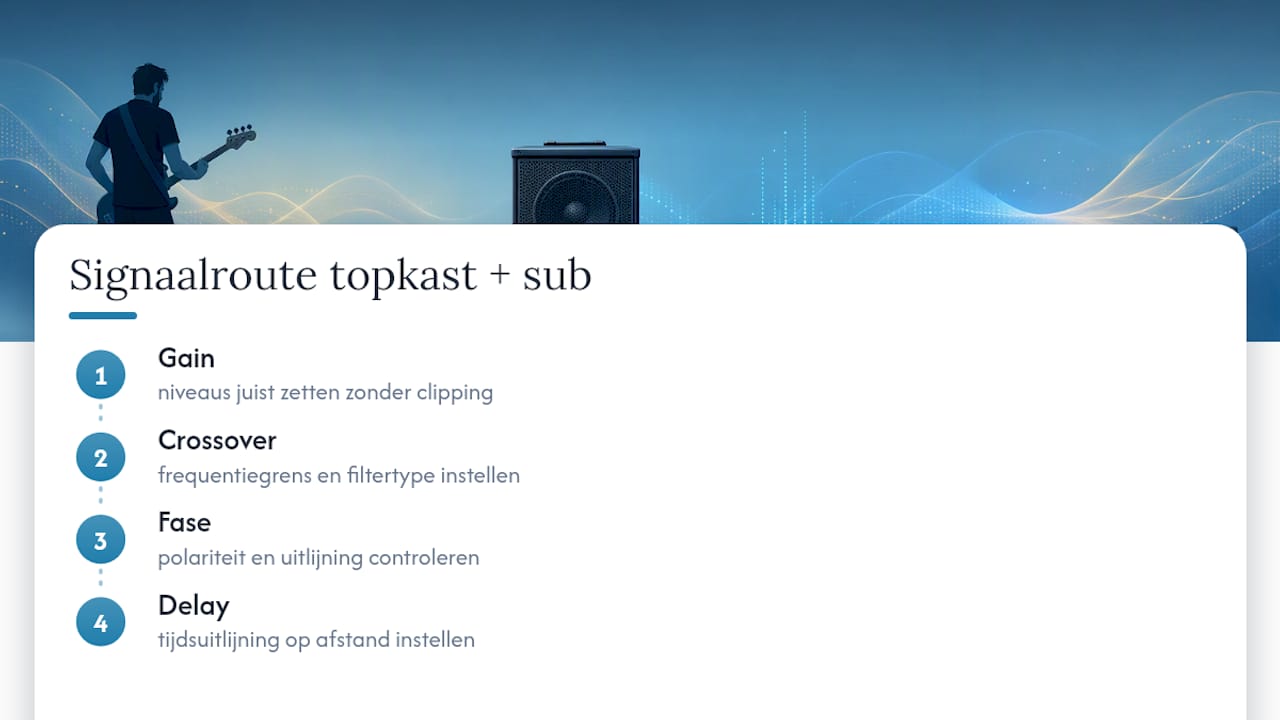

• Concreet stappenplan: van aansluiten tot finetunen
• Praktijkadvies en showroom-ervaring
• Wat de meeste adviezen over deze combinatie missen
• Hoe Light & Sound Factory kan helpen
• Bronnen
• Veelgestelde vragen

Welke signaalrouting en crossover-opties werken voor tops en subs

De meeste installaties draaien op een mono-subfeed: het linker- en rechterkanaal worden samengevoegd tot één laagfrequent signaal, ook wel LF-som genoemd. Lage tonen bevatten weinig richtinginformatie, dus stereo-bas voegt zelden iets toe aan de luisterervaring. Interne subcrossovers in actieve kasten werken prima voor kleine, eenvoudige opstellingen, maar bij meerdere subs of variabele ruimtes geeft een externe crossover of DSP meer controle over filtertype, fase en output-gain per kanaal.

Professionele crossovers zoals de dbx 223s/223xs werken met Linkwitz-Riley filters van 24 dB per octaaf, met onafhankelijke output-gain, fase-omkeer en een LF-somfunctie die specifiek is gemaakt voor mono-subfeeds. Dat filtertype wordt veel gebruikt omdat het een vlakke optelling geeft rond het overnamepunt, zonder de piek die je bij andere filtertypes ziet.

Praktische aandachtspunten bij het bedraden:

• Gebruik gebalanceerde XLR-verbindingen tussen crossover, versterker en actieve kasten om ruis te voorkomen.
• Kies bewust tussen een “thru”-uitgang (signaal doorgeschakeld) en een parallelle split, afhankelijk van hoeveel apparaten je aanstuurt.
• Houd powerfeeds en signaalkabels gescheiden om inductiebrom te vermijden.

Fase, delay en akoestische alignment: hoe je hol geluid voorkomt

Wanneer het geluid van een topkast en een subwoofer niet gelijktijdig bij de luisteraar aankomt, ontstaat er faseverschil in het overnamegebied. Dat verschil leidt tot uitdoving op bepaalde frequenties, hoorbaar als een hol of dun geluidsbeeld. Dit effect heet comb-filtering en is een van de meest onderschatte oorzaken van slechte bas, ook wanneer de gain perfect is ingesteld.

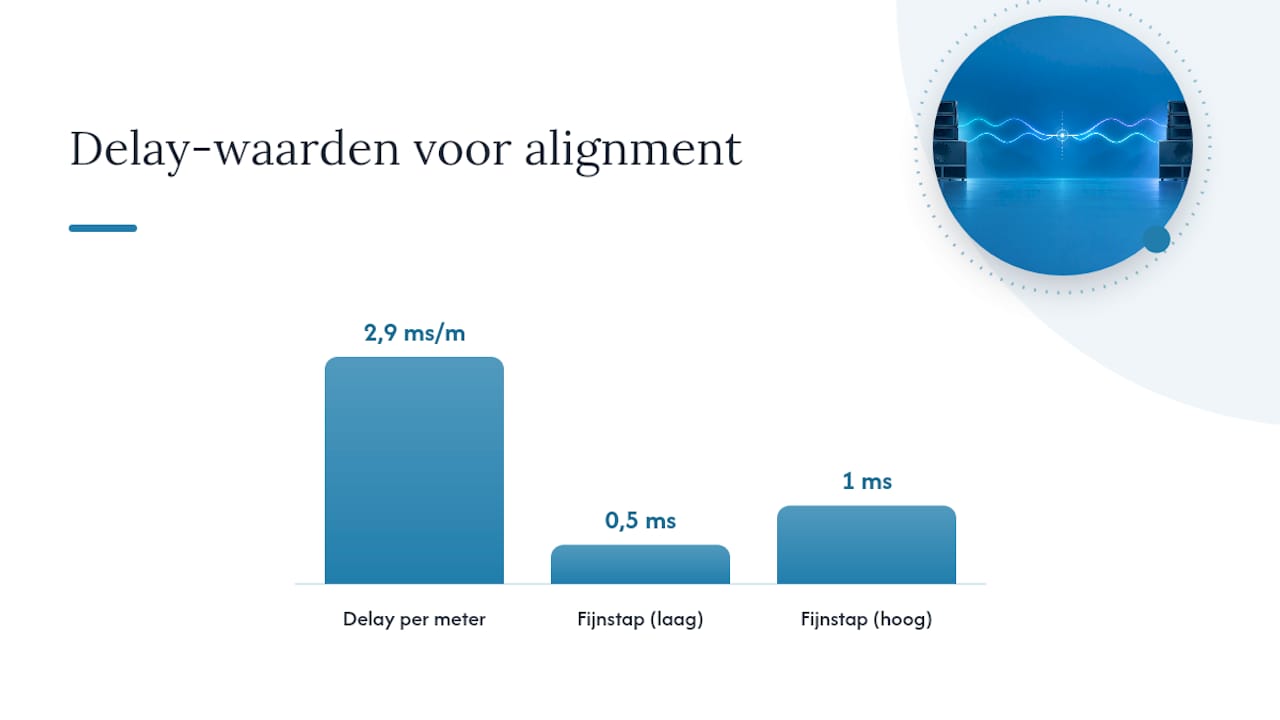

Delay reken je om via de vuistregel van ongeveer 2,9 ms per meter geluidsafstand. Volgens dbx is delay-aanpassing in milliseconden of meters de meest nauwkeurige manier om de akoestische centra van tops en subs op elkaar af te stemmen, preciezer dan alleen op het gehoor werken.

Werkwijze voor een betrouwbare alignment:

1. Speel een breedbandsignaal en flip de polariteit van de sub 180 graden: hoor je meer of minder bas, dat vertelt je in welke richting je moet corrigeren.
2. Stel vervolgens de delay in kleine stappen van 0,5 tot 1 ms bij, en luister telkens naar de overgang rond het crossoverpunt.

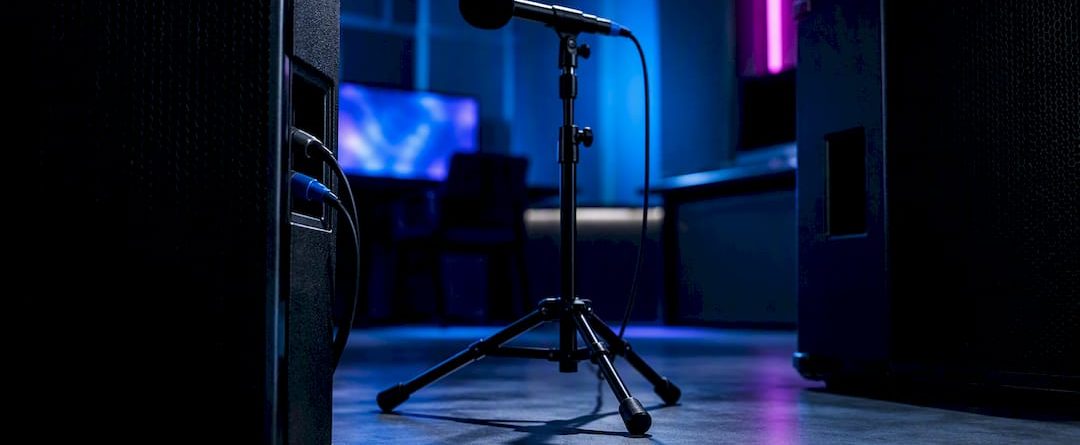

3. Valideer de instelling met een sweep of pink noise en een meetmicrofoon, niet alleen op gehoor.

Pro-tip: werk bij twijfel met meetsoftware zoals Smaart of een pluginoplossing zoals Waves SubAlign, die delay in milliseconden en meters tegelijk tonen.

Bij complexe zalen of meerdere subclusters is het inschakelen van een ervaren technicus vaak sneller dan zelf blijven finetunen.

Meerdere subwoofers: plaatsing, gain en hoe je room modes vermindert

Room modes, de staande golven die in elke ruimte ontstaan, zorgen voor pieken en dalen in de bas die je met één sub nauwelijks weg krijgt. Symmetrisch plaatsen of spiegelen van subwoofers is de standaardaanpak om dat effect te dempen, zo blijkt uit advies van KEF.

Praktische richtlijnen bij het opstellen:

• Verlaag de gain per sub met ongeveer 6 dB wanneer je een tweede sub toevoegt, om hetzelfde totale uitgangsniveau te behouden.
• Gebruik de kruiptruc: zet een sub op de luisterpositie, kruip door de ruimte en luister waar de bas het gelijkmatigst klinkt, dat is een goede kandidaat-locatie voor de sub zelf.
• Spiegel de opstelling links en rechts van het midden om asymmetrische dips te voorkomen.
• Doe een korte luistertest met verschillende muziekgenres voordat je de opstelling vastzet.

In onregelmatige ruimtes met veel harde oppervlakken of open verbindingen naar andere zalen werkt symmetrisch plaatsen minder goed, en is een professionele meting met een meetmicrofoon de enige manier om de werkelijke respons te zien.

Gain-staging en level-matching: eerst volume, dan fase

Fase-alignment heeft geen zin zolang de niveaus tussen tops en sub niet klopen. Gain-staging is daarom cruciaal, benadrukt gearnews: zonder correcte niveaus levert ook de beste delay-instelling geen strak resultaat op.

Volg deze volgorde:

1. Zet de gain op de mixer op een neutraal, consistent uitgangsniveau voordat je iets anders aanraakt.
2. Stel de output-levels van de crossover in voor topkasten en sub apart, met een testtoon of pink noise als referentie.
3. Meet het resultaat met een meetmicrofoon en pas bij tot beide kanalen dezelfde relatieve output geven.

Veelgemaakte fouten zijn te veel boost op de sub om “meer bas” te forceren, en een verschil in niveau tussen het linker- en rechterkanaal dat later verwarrend overkomt als een faseprobleem. Controleer dit altijd voordat je aan delay begint.

Concreet stappenplan: van aansluiten tot finetunen

Zorg voor een meetmicrofoon, een laptop met meetsoftware, een DSP of externe crossover en voldoende gebalanceerde XLR-kabels voordat je begint. De volgorde bepaalt of je resultaat reproduceerbaar is:

1. Plaats de subwoofers volgens de symmetrische of gespiegelde methode uit de vorige sectie.
2. Sluit alles aan met gebalanceerde kabels, zoals beschreven in onze gids over actieve speakers aansluiten.
3. Voer gain-staging uit op mixer, crossover en versterker.
4. Stel de crossoverfrequentie en het filtertype in, raadpleeg zo nodig onze gids over het crossover instellen op je subwoofer.
5. Fine-tune fase en delay met de methode uit de vorige sectie.
6. Luister eerst solo naar de tops, dan solo naar de sub, en pas daarna naar de volledige mix rond het crossoverpunt.
7. Bewaar de instellingen als preset en documenteer crossoverfrequentie, delay in ms en gain in dB per locatie.

Pro-tip: noteer je instellingen per ruimte, dan sta je bij een volgend optreden binnen vijf minuten weer scherp afgesteld.

Praktijkadvies en showroom-ervaring

In de showroom van Light & Sound Factory in Geldrop kun je actieve topkasten en subwoofers samen beluisteren en meten voordat je koopt, inclusief persoonlijk advies van een productspecialist. Voor wie een compacte actieve sub zoekt, zijn de T-Sub-AX15B en de kleinere T-Sub-AX12B twee opties om te vergelijken op aansluitmogelijkheden en output. Bij complexe ruimtes met meerdere subclusters loont het om je meetinstellingen in de showroom te laten checken voordat je de opstelling definitief vastzet.

Wat de meeste adviezen over deze combinatie missen

De meeste online adviezen over topkasten en subs combineren blijven steken in vage regels als “zet de crossover op 80 Hz en luister maar”. Dat werkt toevallig soms, maar het is geen methode. De kern van een goede combinatie zit niet in het merk van de kast of de sub, maar in drie meetbare stappen die in vaste volgorde moeten: gain-staging, crossoverfilter, fase en delay.

Wat overschat wordt, is het effect van dure componenten zonder correcte afstemming. Een premium topkast op een verkeerd ingestelde delay klinkt slechter dan een middenklasse set die wel goed is uitgelijnd. Wat onderschat wordt, is hoe snel een simpele polariteitstest en een meetmicrofoon een uur aan giswerk overbodig maken.

Wie serieus met geluid werkt, doet er goed aan te investeren in tijd met meetsoftware voordat er in nieuwe apparatuur wordt geïnvesteerd. De installatie die je al hebt, klinkt vaak beter dan je denkt, zodra fase en gain kloppen.

— Main

Hoe Light & Sound Factory kan helpen

Zoek je een crossover, actieve sub of de juiste kabels om deze combinatie zelf op te bouwen, dan vind je bij Light & Sound Factory een ruime collectie geluidsapparatuur met snelle levering uit voorraad en persoonlijk advies van een productspecialist. We bieden gratis verzending bij bestellingen vanaf een bepaald bedrag, en er geldt garantie op de producten. Loop je vast bij het afstemmen van fase of gain, dan help je showroom in Geldrop je graag met een demo en meetadvies op maat. Bekijk het volledige aanbod op Lightandsound en plan een bezoek voor persoonlijk advies.

Bronnen

• Multiple subwoofers | KEF
• dbx 223s-223xs datasheet
• Comb filtering explanation and measurement methods

Veelgestelde vragen

Kun je twee subwoofers op één versterker aansluiten?

Ja, dat kan doorgaans via een parallelle of “thru”-verbinding, zolang de versterker en de impedantie van beide subs dat toestaan. Verlaag de gain per sub met ongeveer 6 dB wanneer je een tweede subwoofer toevoegt, zoals KEF adviseert, om het totale uitgangsniveau gelijk te houden.

Kan een subwoofer in een kast staan?

Een subwoofer kan in een gesloten of geventileerde kast worden ingebouwd, mits de kast voldoende volume en luchtstroom biedt voor het gebruikte type driver. Plaats de kast niet te dicht tegen een muur zonder rekening te houden met de akoestische afstand, anders ontstaat het faseprobleem dat leidt tot comb-filtering.

Hoe koppel ik twee actieve speakers met elkaar?

Twee actieve speakers koppel je meestal via een gebalanceerde XLR-doorschakeling (“thru”-uitgang) vanaf de mixer of crossover, waarbij elk kanaal zijn eigen versterking behoudt. Volg voor de exacte volgorde onze gids over actieve speakers aansluiten.

Wat kost een crossover of DSP voor het combineren van tops en subs?

De prijs van een crossover of DSP varieert per merk en type en is per product te bekijken in de webshop. Neem contact op via Lightandsound voor actuele prijzen en beschikbaarheid.

Waarom klinkt mijn bas ‘boemend’ in plaats van strak?

Een boemend geluid ontstaat meestal door room modes die bepaalde frequenties versterken, of door een verkeerde faseafstemming tussen sub en topkast. Controleer eerst de plaatsing van de sub met de kruiptruc en pas daarna de delay en polariteit aan, zoals beschreven bij fase-alignment.
