Limiter instellen in je geluidsset: zo begrens je veilig

Een limiter hoort in de DSP of speaker-management, tussen mixer en versterker, zodat hij het signaal begrenst vóórdat de versterker clipt. Controleer eerst de belangrijkste instellingen: threshold, attack en release. Zet de drempel net boven je normale programma-inhoud, stem de tijdsconstanten af op het frequentiegebied en zorg dat de versterker nooit eerder clipt dan de limiter ingrijpt.

Kort samengevat:

Combineer piekbegrenzing voor korte transiënten met begrenzing van gemiddeld vermogen tegen thermische schade; conusuitslag kan extra bescherming vragen.

Zorg voor een correcte meetverbinding tussen processor en versterker, zodat de begrenzer de werkelijke uitgang kan volgen en zijn drempel nauwkeurig berekent.

Laad eerst de luidsprekerpreset en stel de drempel zo dat alleen pieken worden begrensd; een te lage stand veroorzaakt voortdurende begrenzing en vervorming.

Kies kortere reactietijden voor hoge tonen en langere voor lage tonen; de versterker mag nooit clippen voordat de begrenzer ingrijpt.

Verifieer de afstelling met roze ruis, uitgangsmeters en zo nodig een oscilloscoop; voortdurende begrenzing of hoorbare vervorming wijst vaak op een te lage drempel.

Lightandsound

Begrens je geluid veilig

Bekijk professionele audioapparatuur en vraag persoonlijk advies in de showroom over een geluidsset die past bij jouw toepassing.

Bekijk audioapparatuur

Inhoudsopgave

Welk type limiter heb je nodig: RMS of peak?
Waar hoort de limiter in het signaalpad?
Stap voor stap: threshold, attack, release en overshoot instellen
Hoe stem je limiter en versterker af op je luidsprekers?
Hoe test je of je limiter goed staat?
Veelgemaakte fouten en tips uit de praktijk
Waarom zorgvuldig limiteren het verschil maakt
Apparatuur, presets en advies in onze showroom
Veelgestelde vragen
Bronnen

Welk type limiter heb je nodig: RMS of peak?

Je zet een limiter in om je luidsprekers te beschermen, maar de schade kent twee gezichten. Daarom bestaan er twee soorten bescherming, en in de praktijk wil je vaak allebei.

Peak-limiter: reageert razendsnel op korte transiënten, zoals een kickdrum of een plotselinge microfoonknal, en voorkomt dat een piekspanning de conus of het systeem te hard raakt.
RMS-limiter: kijkt naar het gemiddelde vermogen over tijd en beschermt de spreekspoel tegen thermische overbelasting bij langdurig hard draaien.
Combinatie: kies een processor die beide vormen biedt, of gebruik aparte limiters per driver wanneer hoogtoeter en woofer andere belastbaarheid hebben.

Let ook op mechanische bescherming. Volgens de iK81-handleiding van Martin Audio beschermt een limiter tegen thermische én mechanische schade, maar voor excursie van de conus is soms een specifieke excursie-limiter of een hoogdoorlaatfilter nodig. Een gewone limiter op het totale signaal lost dat niet altijd op.

Voor een dj-set met veel basdruk is de piekbescherming op de woofer meestal het meest urgent. Bij een lange avond op festivalvolume wint de RMS-bescherming aan belang, omdat de spreekspoelen dan langzaam opwarmen.

Waar hoort de limiter in het signaalpad?

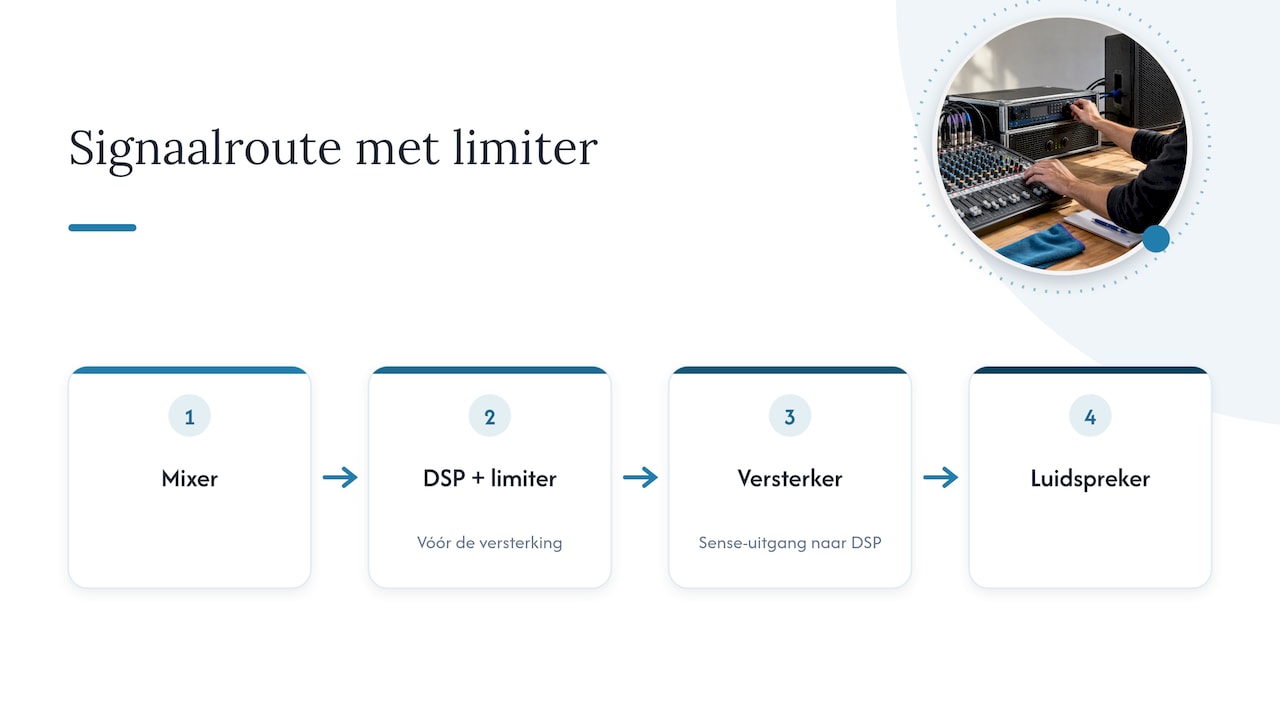

De juiste route is: mixer, DSP of speaker-management (met limiter), versterker, luidspreker. Zo ziet de limiter het volledige signaal voordat de versterker het opblaast. Zet je de limiter vóór een extra gain-trap of achter de versterker, dan beschermt hij niets.

Daarbij hoort de sense-verbinding. Volgens de handleiding van de EMX2A is een correcte sensing tussen processor en versterker cruciaal: zonder die verbinding kan de limiter-drempel niet nauwkeurig worden berekend. De limiter moet immers de werkelijke versterkeruitgang kunnen zien.

Gaat het mis met de volgorde of ontbreekt een sense-kabel, dan grijpt de limiter te laat of te vroeg in. Het gevolg is een set die óf ongemerkt overbelast raakt, óf onnodig dichtknijpt.

Stap voor stap: threshold, attack, release en overshoot instellen

Begin altijd met de fabrikantspreset voor jouw luidspreker. Die geeft meestal de veiligste startwaarden. Werk daarna de volgende stappen af, in deze volgorde:

Zoek het clippunt. Draai de versterker open tot het punt waarop hij net gaat clippen en noteer dat niveau.
Stel de threshold in. Verlaag de drempel tot de limiter alleen op pieken ingrijpt. Normale muziek mag niet constant worden beperkt. Volgens de DriveRack-handleiding van dbx liggen drempelwaarden in moderne processors meestal tussen -10 dBu en +22 dBu, en een te lage drempel veroorzaakt constante gain-reductie en vervorming.
Kies attack en release. Zet de attack korter voor hoge frequenties en langer voor laag, omdat een lage toon een lange golflengte heeft. De Martin Audio DX1 noemt attack-tijden van ongeveer 0,3 ms tot 90 ms en koppelt automatische tijdsconstanten aan de crossover-frequenties. Twijfel je, kies dan de automatische tijdsconstanten.
Stem overshoot, PeakStop en knee af. Bij de dbx DriveRack vind je functies als PeakStop+ en predictive limiting die pieken afvlakken zonder drastisch kwaliteitsverlies. Stem de overshoot, waar relevant, zorgvuldig af om harde artefacten te vermijden.
Leg alles vast. Noteer de instellingen per systeem en bewaar een back-up van je presets.

Pro-tip: Gebruik de limiter nooit als volumeknop. Heb je het gevoel dat je de drempel steeds verder moet verlagen om het geluid te temmen, dan zit het probleem in je gain staging, niet in de limiter.

Hoe stem je limiter en versterker af op je luidsprekers?

De versterker mag nooit clippen voordat de limiter ingrijpt. Check dat met de oplossing uit stap 1: kijk of het clip-lampje van de versterker pas aangaat nadat de limiter-led al heeft geknipperd. Gebeurt het omgekeerd, dan staat je gain te hoog.

Gebruik de specificaties van je luidspreker als referentie.

PGM-vermogen: het vermogen voor normaal programmamateriaal, volgens Yamaha in de regel circa de helft van de MAX (PEAK)-rating of tweemaal het continue (NOISE) vermogen.
Versterkeruitgang: stem die af op het PGM-vermogen, zodat de versterker niet eerder clipt dan de limiter beschermt.
Fabrikantpresets: laad waar mogelijk de preset van de luidsprekerfabrikant. Die bevat de juiste combinatie van limiter, EQ en crossover.

Meer over het kiezen van het juiste vermogen lees je in onze gids over versterker vermogen kiezen.

Hoe test je of je limiter goed staat?

Een goede instelling controleer je met meetapparatuur, niet alleen met je oren. Begin met normaal programmamateriaal en pink noise, en kijk naar de limiter-leds en de uitgangsmeters. Draai daarna een sinus-sweep en bekijk het signaal op een oscilloscoop om overshoot en transientrespons te beoordelen. Een SPL-meter bevestigt dat het geluidsniveau binnen de afgesproken grens blijft.

Acceptatie: de limiter werkt alleen op pieken, er is geen constante gain-reductie en je hoort geen vervorming in de lage tonen.
Verificatie: SPL- en oscilloscoopmetingen bevestigen wat je hoort.
Vastleggen: noteer de meetwaarden en bewaar een back-up van de preset.

Bij netwerk-audio geldt een extra aandachtspunt. Volgens Yamaha moeten de cliplevels van alle analoge en digitale terminals worden gecontroleerd, omdat verschillen tussen clip-niveaus het dynamisch bereik verkleinen en digitale limiting dan de oplossing is.

Veelgemaakte fouten en tips uit de praktijk

De meeste problemen met limiters ontstaan door te veel willen en te weinig meten. Dit zijn de valkuilen die we het vaakst zien:

Drempel te laag: de limiter werkt dan constant, wat vervorming en een levenloos geluid geeft.
Geen bandgerichte tijden: één attack en release voor alle frequenties veroorzaakt pompen en vervorming.
Sense-kabel vergeten: zonder correcte sensing werkt de bescherming op de gok.
Geen documentatie: wie niets noteert, begint na elke reset opnieuw.

Begin met de preset van de fabrikant en gebruik automatische limiter-tijdsconstanten wanneer die beschikbaar zijn. Een verkeerd ingestelde limiter kan schadelijker zijn dan helemaal geen limiter, dus meet na elke wijziging.

Pro-tip: Maak na elke geslaagde instelling een foto of export van je preset en zet datum en locatie erbij. Bij een verhuurset bespaart je dat een hoop discussie en herstelwerk.

Waarom zorgvuldig limiteren het verschil maakt

Een goed ingestelde limiter is geen luxe, maar vakmanschap. Hij beschermt je luidsprekers én de luisterervaring, want niemand wil een set die dichtknijpt of knalt. Ik zie het steeds weer: wie neemt de tijd om te meten, houdt zijn apparatuur jaren langer heel dan wie op gevoel instelt. Test, documenteer en vraag specialistisch advies wanneer je twijfelt.

— Main

Apparatuur, presets en advies in onze showroom

Wil je je geluidsset laten aansluiten op de juiste bescherming? Dan staan we voor je klaar, online en in onze showroom in Geldrop. We laten je de apparatuur horen en proberen, zodat je niet op een specificatieblad hoeft te vertrouwen.

Speakers en systemen: bekijk onze luidsprekers en complete systemen.
DSP en randapparatuur: ontdek onze geluidscategorie met processors en randapparatuur voor systeembescherming.
Demo en advies: kom langs voor praktische tests en persoonlijk advies van onze productspecialisten, met garantie en technische ondersteuning.

Twijfel je tussen actief en passief? Lees dan eerst onze gids over actieve of passieve luidsprekers kiezen. Kom daarna langs in onze showroom of bekijk Lightandsound.

Veelgestelde vragen

Hoe stel ik een limiter in voor mijn geluidsset?

Begin met de preset van de fabrikant en zet de limiter tussen mixer en versterker. Stel daarna de drempel zo in dat alleen pieken worden begrensd. Controleer met pink noise en een meter of de limiter niet constant ingrijpt.

Wat is de ideale opstelling voor luidsprekers?

Plaats de luidsprekers op oorhoogte, richting het publiek en weg van harde reflecterende wanden. Stem de limiter af op de belastbaarheid van de luidspreker. De juiste volgorde van processing lees je in onze gids over DSP-instellingen voor speakers.

Hoe sluit ik speakers met verschillende impedantie aan?

Sluit luidsprekers met verschillende impedantie niet zomaar parallel aan, want de versterker ziet dan een andere belasting dan verwacht. Controleer de minimale impedantie die je versterker aankan. Heb je twijfel, vraag dan advies voordat je aansluit.

Hoe kan ik mijn subwoofer harder zetten?

Verhoog het niveau van de subwoofer via de gain of het kanaalniveau in je DSP, niet door de limiter hoger te zetten. Houd de limiter-led in de gaten. Grijpt die constant in, dan vraag je meer dan het systeem veilig aankan.

Kan een limiter mijn luidsprekers volledig beschermen?

Een limiter vermindert het risico op thermische en mechanische schade, maar garandeert geen volledige bescherming. Een verkeerd ingestelde limiter kan zelfs schadelijker zijn dan geen limiter. Daarom blijven meten en documenteren belangrijk.
