Waarom gebruik je DI-boxen op het podium?

Een DI-box is een signaaltransformator die ongebalanceerde, hoogohmige instrumentensignalen omzet naar gebalanceerde, laagohmige signalen die geschikt zijn voor lange kabeltrajecten naar een mengpaneel. Waarom gebruik je DI-boxen op het podium? Omdat instrumenten zoals keyboards, gitaren en laptops van zichzelf niet “mixer-ready” zijn. Hun signaal is te gevoelig voor storingen, te zwak voor lange kabels en incompatibel met XLR-ingangen. Een DI-box lost die drie problemen tegelijk op. Voor muzikanten, evenementenorganisatoren en audiovisuele technici is dit het verschil tussen een heldere mix en een rommelig geluid.

Hoe werkt een DI-box technisch?

Een DI-box is geen simpele adapter. Het is een impedantie-interface die drie fundamentele problemen tegelijk oplost: impedantieconversie, signaalbalancering en galvanische isolatie. Elk van die drie functies heeft een directe impact op de geluidskwaliteit.

Impedantieconversie

Instrumenten zoals een elektrische gitaar of een passieve basgitaar hebben een hoge uitgangsimpedantie, vaak in de kΩ tot MΩ. Een mengpaneel verwacht een lage impedantie van minder dan 600 Ω. Sluit je een gitaar rechtstreeks aan op een mixer, dan verlies je hoge frequenties en trek je ruis aan. Een DI-box past de impedantie aan zodat het signaal stabiel en volledig aankomt.

Gebalanceerde signaalconversie

Instrumenten gebruiken ongebalanceerde verbindingen, meestal via een jack-kabel. Die zijn gevoelig voor elektromagnetische storingen, zeker bij kabels langer dan vijf meter. Een DI-box zet het ongebalanceerde signaal om naar een gebalanceerd XLR-signaal. Gebalanceerde signalen onderdrukken storingen via common-mode rejection: beide draden ontvangen hetzelfde ruissignaal, maar de mixer trekt ze van elkaar af zodat alleen het nuttige audiosignaal overblijft.

Galvanische isolatie

Een aardlus ontstaat wanneer twee apparaten via verschillende stroomgroepen zijn verbonden en er een spanningsverschil op de aardgeleider staat. Het resultaat is een hoorbare brom van 50 Hz. De galvanische isolatie in een DI-box verbreekt de elektrische verbinding tussen instrument en mengpaneel zonder het audiosignaal te onderbreken. Passieve DI-boxen doen dit via een transformator. Actieve DI-boxen gebruiken een elektronisch circuit.

Pro-tip: Hoor je een brom nadat je alles hebt aangesloten? Activeer dan eerst de ground lift-schakelaar op de DI-box voordat je andere kabels controleert. Dit lost in de meeste gevallen een aardlus direct op.

Technisch goed uitgevoerde passieve DI-boxen zoals de DAP PDI-200 halen een vervorming onder 0,003% en een signaal-ruisverhouding van meer dan 95 dB. Dat zijn cijfers die je ook in professionele studioapparatuur terugvindt.

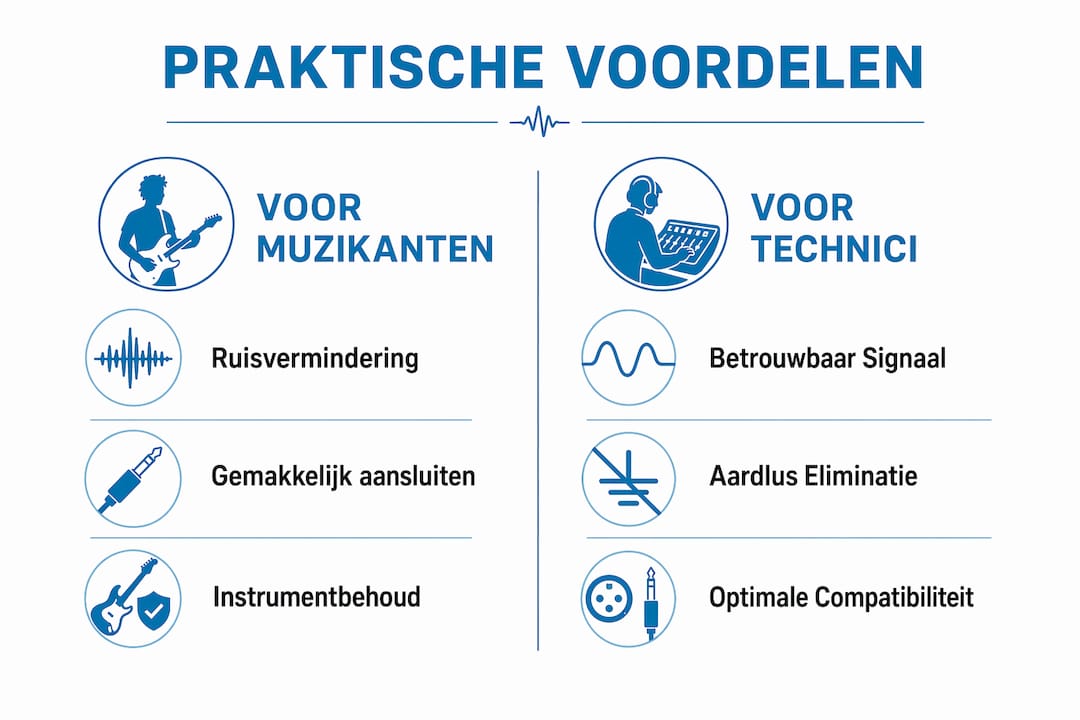

Wat zijn de praktische voordelen van DI-boxen voor muzikanten?

De voordelen van DI-boxen zijn direct hoorbaar op het podium. Instrumenten klinken helderder, stabieler en voorspelbaarder in de mix. Technici hoeven minder te corrigeren aan het mengpaneel. Dat scheelt tijd en stress tijdens een show.

De vijf belangrijkste praktische voordelen op een rij:

Betere connectiviteit met het mengpaneel. Een DI-box geeft je een XLR-uitgang die direct op elke stagebox of mixer past. Je hoeft geen speciale adapters of omwegen te gebruiken. Instrumenten met een jack-uitgang worden zo direct mixer-compatibel.
Minder ruis bij lange kabels. Op een groot podium loopt de kabel van het instrument naar de stagebox soms twintig meter of meer. Een ongebalanceerde kabel pikt op die afstand veel storingen op. Een DI-box zet het signaal al bij de bron om naar gebalanceerd, zodat de lange kabelweg geen probleem meer is.
Voorkomen van signaalverlies. Hoge impedantie en lange kabels samen zorgen voor hoogfrequent verlies. Gitaren klinken dan dof en keyboards verliezen hun helderheid. Een DI-box voorkomt dit door de impedantie direct bij het instrument aan te passen.
Flexibel inzetbaar voor verschillende bronnen. DI-boxen werken uitstekend bij keyboards, akoestische gitaren met pickup, elektrische gitaren, basgitaren, laptops en mediaspelers. Elke bron met een line-uitgang of instrument-uitgang profiteert van een DI-box.
Betrouwbaarheid tijdens shows. Een DI-box heeft geen bewegende onderdelen en gaat jaren mee. Op een druk podium wil je geen apparatuur die je verrast. Een passieve DI-box werkt zelfs zonder stroomvoorziening, wat hem extra betrouwbaar maakt als backup.

Pro-tip: Gebruik bij een keyboard met stereo-uitgang een stereo DI-box zoals de DAP PDI-200. Zo behoud je het volledige stereobeeld in de mix zonder twee losse DI-boxen te hoeven bekabelen.

Een goed gekozen DI-box vermindert problemen zoals ruis, oversturing en aardlussen. Voor technici maakt dit het verschil tussen een geslaagde show en een rommelige geluidsmix. Dat is geen overdrijving. Het is de dagelijkse realiteit op elk professioneel podium.

Actieve vs. passieve DI-box: welke kies je?

De keuze tussen een actieve en een passieve DI-box hangt af van de bron die je aansluit. Beide typen lossen hetzelfde basisprobleem op, maar ze doen dat op een andere manier en voor andere situaties.

Kenmerk	Actieve DI-box	Passieve DI-box
Voeding nodig	Ja, via batterij, phantom power of adapter	Nee
Beste voor	Passieve instrumenten (gitaar, bas zonder actieve elektronica)	Actieve instrumenten, keyboards, laptops, line-level bronnen
Galvanische isolatie	Via elektronisch circuit	Via transformator
Signaalversterking	Ja, compenseert signaalverlies	Nee, passief signaalpad
Gebruik bij lange kabels	Uitstekend door actieve versterking	Goed, afhankelijk van signaalniveau
Gevoeligheid voor stroomuitval	Risico bij batterijuitval	Geen risico

Actieve DI-boxen zijn ideaal voor passieve instrumenten omdat ze de frequentierespons actief bewaken en compenseren. Een passieve gitaar heeft een zwak signaal dat snel hoogfrequent verlies lijdt. Een actieve DI-box versterkt en stabiliseert dat signaal.

Passieve DI-boxen met een transformator zijn juist geschikt voor actieve bronnen zoals keyboards en laptops. Die leveren al een sterk line-level signaal. Een passieve DI-box dempt dat signaal licht en zorgt via de transformator voor galvanische isolatie. Dat is precies wat je nodig hebt om aardlussen te voorkomen bij actieve elektronica.

Veel professionele DI-boxen hebben ook een PAD-schakelaar. Die verlaagt het ingangssignaal met 20 dB of 40 dB. Dat is nuttig bij instrumenten met een sterke pickup of actieve elektronica die anders de ingang van de DI-box overbelasten. PAD-schakelaars voorkomen oversturing en zorgen voor een zuiver signaal in de mix.

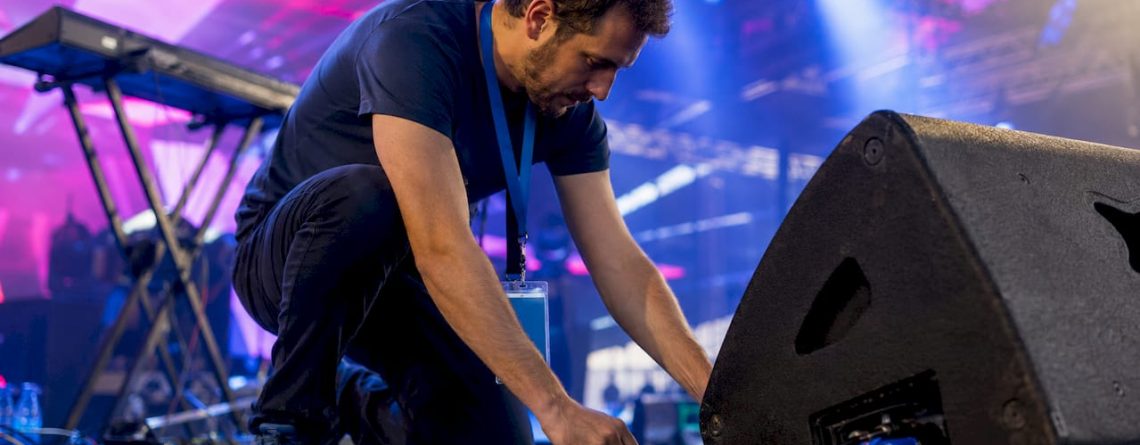

Hoe sluit je een DI-box correct aan op het podium?

Een correcte aansluiting vergt vijf stappen. Elke stap voorkomt een veelgemaakte fout.

Verbind het instrument met de ingang van de DI-box. Gebruik een korte instrumentkabel van maximaal drie meter. Hoe korter deze kabel, hoe minder ruis je oppikt voor de conversie.
Verbind de XLR-uitgang van de DI-box met de stagebox of het mengpaneel. Gebruik een gebalanceerde XLR-kabel. De lengte doet er nu minder toe omdat het signaal al gebalanceerd is. Kabels van twintig meter of meer zijn geen probleem.
Gebruik de thru-uitgang voor de versterker op het podium. De meeste DI-boxen hebben een thru-uitgang die het originele instrumentsignaal ongewijzigd doorgeeft aan de gitaarversterker of keyboardversterker. Zo hoor je jezelf op het podium terwijl de FOH-technicus een schoon signaal ontvangt.
Controleer de ground lift-schakelaar. Laat deze standaard uitgeschakeld. Hoor je een brom, schakel hem dan in. De ground lift verbreekt de aardverbinding aan de uitgang van de DI-box en elimineert zo de aardlus. Een valkuil voor technici is het onjuist gebruik van gebalanceerde kabels bij hoge-impedantie bronnen zonder DI-box, wat ruis en signaalverlies veroorzaakt.
Stel de PAD-schakelaar in op basis van het signaalniveau. Begin op 0 dB. Klinkt het signaal vervormd of overbelast aan het mengpaneel, schakel dan naar 20 dB of 40 dB. DI-boxen met PAD-instellingen van 0, 20 en 40 dB geven je genoeg flexibiliteit voor elk instrument.

Een goede geluidsinstallatie voor evenementen begint bij een correct signaalpad. De DI-box is daarin de eerste schakel. Fouten hier werken door in de hele geluidsketen.

Belangrijkste inzichten

Een DI-box is onmisbaar op het podium omdat het impedantieconversie, signaalbalancering en galvanische isolatie combineert in één apparaat, waardoor elk instrument storingsvrij en mixer-klaar aankomt bij het mengpaneel.

Punt	Details
Impedantieconversie	Een DI-box verlaagt de impedantie van kΩ naar minder dan 600 Ω voor stabiel signaal.
Gebalanceerd signaal	Conversie naar XLR elimineert storingen op lange kabeltrajecten naar de FOH.
Galvanische isolatie	De transformator of het elektronisch circuit verbreekt aardlussen en voorkomt brom.
Actief vs. passief	Actieve DI voor passieve instrumenten, passieve DI voor actieve bronnen en line-level signalen.
PAD-schakelaar	Gebruik 20 dB of 40 dB demping bij sterke pickups of actieve elektronica om oversturing te voorkomen.

Wat ik na jaren podiumwerk heb geleerd over DI-boxen

Na jarenlang werken met live geluid op podia van kleine zalen tot grote evenementenlocaties, ben ik tot één conclusie gekomen: de meeste geluidsproblemen ontstaan niet bij het mengpaneel maar bij de bron. En de DI-box is de oplossing die technici het vaakst overslaan.

De meest gemaakte fout is een gitarist die zijn instrument rechtstreeks op de stagebox aansluit via een lange jack-kabel. Het klinkt in de soundcheck nog acceptabel. Maar zodra de lichten aangaan, de dimmerkasten stroom trekken en de zaal vol mensen staat, verandert dat signaal in een ruis- en brompartij. Een DI-box had dat in dertig seconden opgelost.

Wat mij ook opvalt: muzikanten investeren duizenden euro’s in hun instrument maar aarzelen bij een DI-box van vijftig euro. Dat is een verkeerde prioriteit. De DI-box bepaalt hoe jouw instrument klinkt in de mix. Een goede DI-box maakt een gemiddeld instrument beter hoorbaar. Een slechte of ontbrekende DI-box maakt een goed instrument onbruikbaar.

Mijn aanbeveling voor technici: leg altijd twee DI-boxen extra in je flightcase. Eén actieve en één passieve. Je weet van tevoren nooit precies welke instrumenten op het podium staan. Flexibiliteit is op een live show meer waard dan de perfecte voorbereiding voor één scenario.

Voor muzikanten geldt: vraag bij elke show aan de technicus of er een DI-box beschikbaar is. Als je keyboard of akoestische gitaar via een pickup werkt, is een DI-box geen luxe. Het is een basisvereiste voor een professioneel geluid.

— Main

Professionele geluidsapparatuur bij Lightandsound

Lightandsound, gevestigd in Geldrop nabij Eindhoven, levert professionele audio- en podiumtechniek voor muzikanten, technici en evenementenorganisatoren. Of je nu een DI-box zoekt voor je eerste live optreden of je complete geluidsinstallatie wilt uitbreiden, in de showroom kun je apparatuur testen voordat je koopt.

De gids voor geluidsinstallaties helpt je de juiste keuzes te maken voor elke evenementenlocatie. Wil je ook weten hoe je een microfoon correct aansluit op je mengpaneel? De handleiding voor mengpaneelaansluitingen legt dat stap voor stap uit. Lightandsound biedt gratis verzending vanaf €500, twee jaar garantie en persoonlijk technisch advies, zowel online als in de winkel.

Veelgestelde vragen

Wat doet een DI-box precies?

Een DI-box zet een ongebalanceerd, hoogohmig instrumentsignaal om naar een gebalanceerd, laagohmig XLR-signaal. Zo is het signaal geschikt voor lange kabeltrajecten en mengpaneelingangen zonder storingen of signaalverlies.

Wanneer gebruik je een actieve DI-box?

Een actieve DI-box gebruik je bij passieve instrumenten zoals een elektrische gitaar of passieve basgitaar. De actieve DI-box versterkt en stabiliseert het zwakke signaal en behoudt de frequentierespons over lange kabelafstanden.

Wat is een ground lift en wanneer zet je hem aan?

Een ground lift verbreekt de aardverbinding aan de uitgang van de DI-box en elimineert zo een aardlus. Activeer hem alleen als je een hoorbare brom hoort na het aansluiten van het instrument.

Heb je een DI-box nodig voor een keyboard?

Ja. Een keyboard levert een stereo line-level signaal dat zonder DI-box niet goed aansluit op een XLR-ingang van een mengpaneel. Een stereo passieve DI-box geeft je twee gebalanceerde XLR-uitgangen en voorkomt aardlussen bij actieve elektronica.

Wat is het verschil tussen een PAD-schakelaar van 20 dB en 40 dB?

Een PAD van 20 dB verlaagt het ingangssignaal met 20 dB en is geschikt voor de meeste actieve instrumenten en line-level bronnen. Een PAD van 40 dB gebruik je bij zeer sterke signalen, zoals een actieve basgitaar met hoge uitgang, om oversturing van de DI-box te voorkomen.
