Truss belasting richtlijnen: zo bepaal je veilig draagvermogen

Gebruik altijd de officiële belastingstabellen van de fabrikant als uitgangspunt en reken met de gangbare veiligheidsfactoren: eigen gewicht maal 1,35 en variabele lasten maal 1,5, zoals Prolyte in zijn gebruikershandleidingen aangeeft. Zodra je lasten dynamisch worden, of de opstelling afwijkt van een enkelvoudige overspanning met meerdere steunpunten, schakel je een constructeur in.

Kort samengevat:

Gebruik altijd de officiële tabel voor het exacte trusstype en de spanlengte; tabellen gelden voor statische belasting op één overspanning en verwerken het eigen gewicht al.

Reken met factoren van 1,35 voor eigen gewicht en 1,5 voor variabele lasten; bij herhaald gebruik kan volgens de productinstructie factor 0,85 gelden.

Bevestig hijspunten uitsluitend aan knooppunten, houd ze boven het zwaartepunt en vermijd platte slinghoeken, want die verhogen de belasting op elke slinger.

Schakel een constructeur in bij dynamische lasten, meerdere steunpunten, samengestelde constructies of windgevoelige buitenopstellingen; lever daarbij massa, positie, ophangdetails en tekeningen aan.

Controleer vóór elke opbouw connectoren, lasnaden, klemmen en slingers op schade en keuringslabels; bewaar berekeningen, belastingstabellen en het ophangplan toegankelijk tijdens het evenement.

Lightandsound

Kies truss voor je podiumopstelling

Bekijk truss- en standaardsystemen bij Light & Sound Factory en vraag persoonlijk advies in de showroom in Geldrop.

Bekijk truss en standaardsystemen

Inhoudsopgave

Welke aannames zitten in fabrikantstabellen?
Praktische stappen om de toelaatbare belasting te berekenen
Rigging zonder de tabelwaarden te ondermijnen
Wanneer is een constructeur verplicht?
Inspectie en documentatie vóór elke opbouw
Praktische noot vanuit onze ervaring met truss-projecten
Hoe we je helpen bij veilige truss opbouw
Veelgestelde vragen
Bronnen

Welke aannames zitten in fabrikantstabellen?

Belastingstabellen van fabrikanten als Prolyte gelden alleen onder specifieke voorwaarden. Ze zijn opgesteld voor statische lasten op een enkelvoudige overspanning (single span), waarbij het eigen gewicht van de truss al in de berekening is verwerkt. Zodra je afwijkt van die basis, zoals bij meerdere steunpunten of een samengestelde constructie, gelden de tabelwaarden niet meer zonder aanvullende controle.

Tabelwaarden gaan uit van statische belasting en één overspanning tussen twee steunpunten.
De veiligheidsfactoren zijn vast: zelfgewicht telt mee met 1,35, variabele lasten met 1,5.
Bij herhaald of repetitief gebruik kan een reductiefactor van 0,85 van toepassing zijn, afhankelijk van de productinstructie.
Ophanging buiten de knooppunten veroorzaakt lokale spanningen die de tabel niet voorspelt.

Statistiek: Prolyte specificeert in zijn officiële handleidingen dat veiligheidsfactoren van 1,35 voor eigen gewicht en 1,5 voor variabele lasten worden gehanteerd bij het opstellen van belastingtabellen. Deze marge vangt onnauwkeurigheden in montage en gebruik op, maar vervangt geen controle van de werkelijke opstelling.

Onjuiste ophanging, bijvoorbeeld aan een diagonaal of connector in plaats van een knooppunt, verlaagt de daadwerkelijke draagcapaciteit zonder dat dit in de tabel zichtbaar is. Dat maakt begrip van deze aannames net zo belangrijk als het aflezen van het getal zelf.

Praktische stappen om de toelaatbare belasting te berekenen

Een trusslast berekenen volgt een vaste volgorde. Loop onderstaande stappen na voordat je apparatuur ophangt.

Identificeer het trusstype en de juiste tabel: noteer lengte, spanrichting en oriëntatie van de truss, want elk model heeft eigen waarden.
Tel alle lasten op: eigen gewicht van de truss, apparatuur en accessoires zoals kabelgoten of lier. Bepaal of het om puntlasten of een gelijkmatig verdeelde last (UDL) gaat.
Pas de veiligheidsfactoren toe en controleer de slingerregels: hang in knooppunten, houd het ophangpunt boven het zwaartepunt en vermijd te platte bridle hoeken.
Reken met een reductiefactor van 0,85 als de truss herhaaldelijk wordt ingezet, volgens de instructie bij het specifieke producttype.

Pro-tip: Werk altijd met de tabel van het exacte trusstype en de exacte spanlengte: een tabel voor een andere lengte of profiel geeft een vertekend beeld van wat veilig is.

Een rekenvoorbeeld maakt dit concreet. Stel dat een truss van 4 meter een eigen gewicht heeft van 20 kilogram en je hangt er 80 kilogram aan apparatuur aan als puntlast in het midden. De belasting toets je vervolgens tegen de puntlastwaarde uit de officiële tabel voor dat specifieke profiel en die lengte.

Rigging zonder de tabelwaarden te ondermijnen

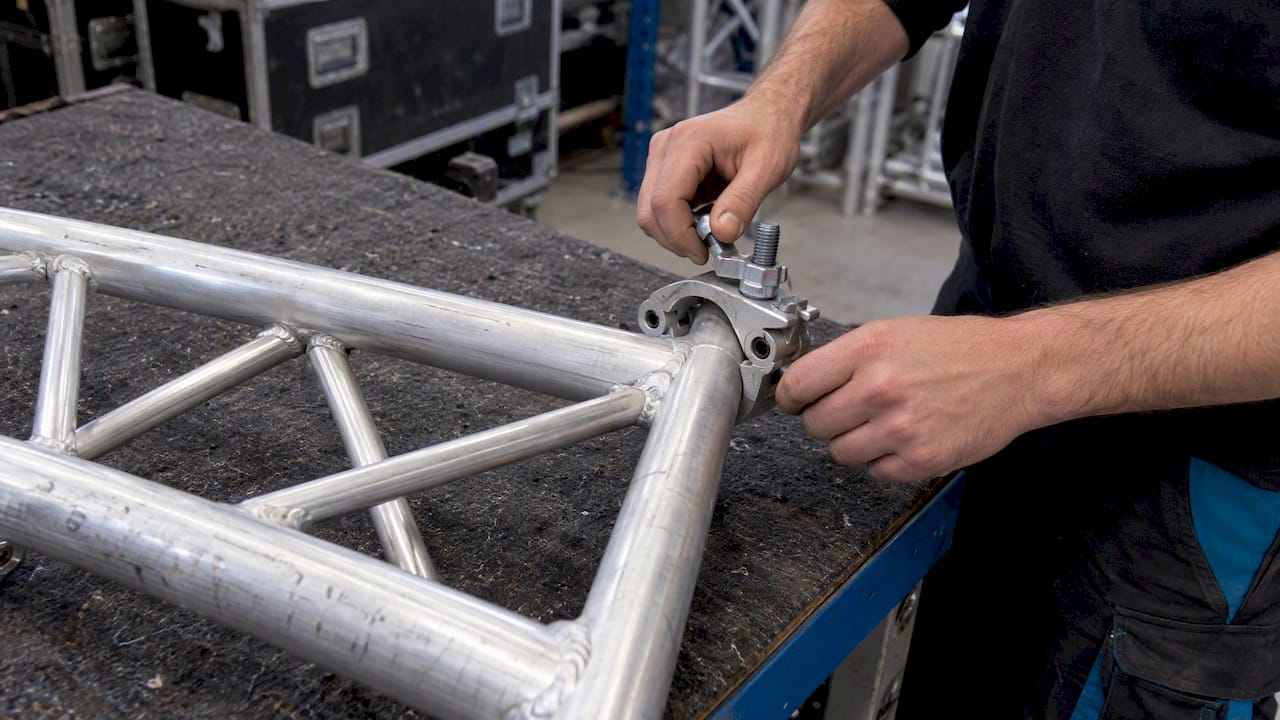

Hoe je een truss ophangt, bepaalt of de tabelwaarden nog kloppen. Bevestig hijspunten altijd in de knooppunten van de truss en nooit aan connectoren of diagonale buizen, want daar ontstaan lokale buigspanningen die niet in de fabrieksberekening zitten.

Houd het ophangpunt boven het zwaartepunt van de last om kantelen of ongelijke verdeling te voorkomen.
Vermijd platte bridle hoeken: hoe vlakker de hoek, hoe hoger de belasting op elke slinger.
Gebruik niet-schurende slingers met zachte hoezen en wikkel bij een staaldraadkabel minimaal twee keer rond de hoofdbuis.
Bij laddertrussen stabiliseer je de bovenregel en belast je uitsluitend de onderregel, omdat de bovenregel anders kan knikken.

Pro-tip: Controleer bij elke opbouw of klemmen en koppelingen qua merk en type daadwerkelijk bij jouw trussprofiel passen: niet elke combinatie is uitwisselbaar. Meer uitleg over het kiezen van de juiste truss koppelingen vind je in onze aparte gids.

Wanneer is een constructeur verplicht?

Standaardtabellen volstaan niet in elke situatie. Zodra je lasten dynamisch worden, zoals bewegende lichtbalken of een publiek dat tegen de constructie kan leunen, is een rekenkundige onderbouwing door een constructeur nodig.

Dynamische belasting, zoals bewegende apparatuur of mechanische bewegingen in de truss zelf.
Meerdere steunpunten of een samengestelde 2D- of 3D-constructie in plaats van een enkele overspanning.
Windgevoelige opstellingen, vooral bij buitenevenementen zonder windluwe beschutting.

Een constructeur heeft concrete gegevens nodig: een plattegrond en doorsnede van de opstelling, de massa en positie van elke last, details van de ophanging, informatie over de ondergrond en de verwachte gebruiksduur. NPR 8020-51 beschrijft welke gegevens in een gebruiksplan thuishoren, en lokale vergunningverleners kunnen op basis daarvan een productattest of een volledige berekening opvragen voordat een evenement wordt goedgekeurd, zoals blijkt uit de richtlijn voor constructieve toetsingscriteria bij evenementenvergunningen.

Inspectie en documentatie vóór elke opbouw

Voor je een truss belast, controleer je het materiaal zelf. Bekijk connectoren, lasnaden en klemmen op zichtbare schade of vervorming, en check of keuringslabels nog geldig en leesbaar zijn.

Inspecteer banden en staaldraadslingers op rafeling of beschadigde draden voordat je ze gebruikt.
Controleer certificaten en stempels op truss-onderdelen en bijbehorende hardware.
Bewaar belastingberekeningen, de gebruikte tabellen en het riggingplan centraal en toegankelijk tijdens het evenement.
Noteer gebruikscycli bij frequente inzet, zodat vermoeiing van het materiaal tijdig wordt opgemerkt.

Statistiek: NEN-EN 17879 (2024) stelt minimumeisen aan ontwerp, berekening, montage, inspectie en onderhoud van tijdelijke evenementenconstructies, wat inspectie tot een vast onderdeel van elke opbouw maakt in plaats van een losse controle achteraf.

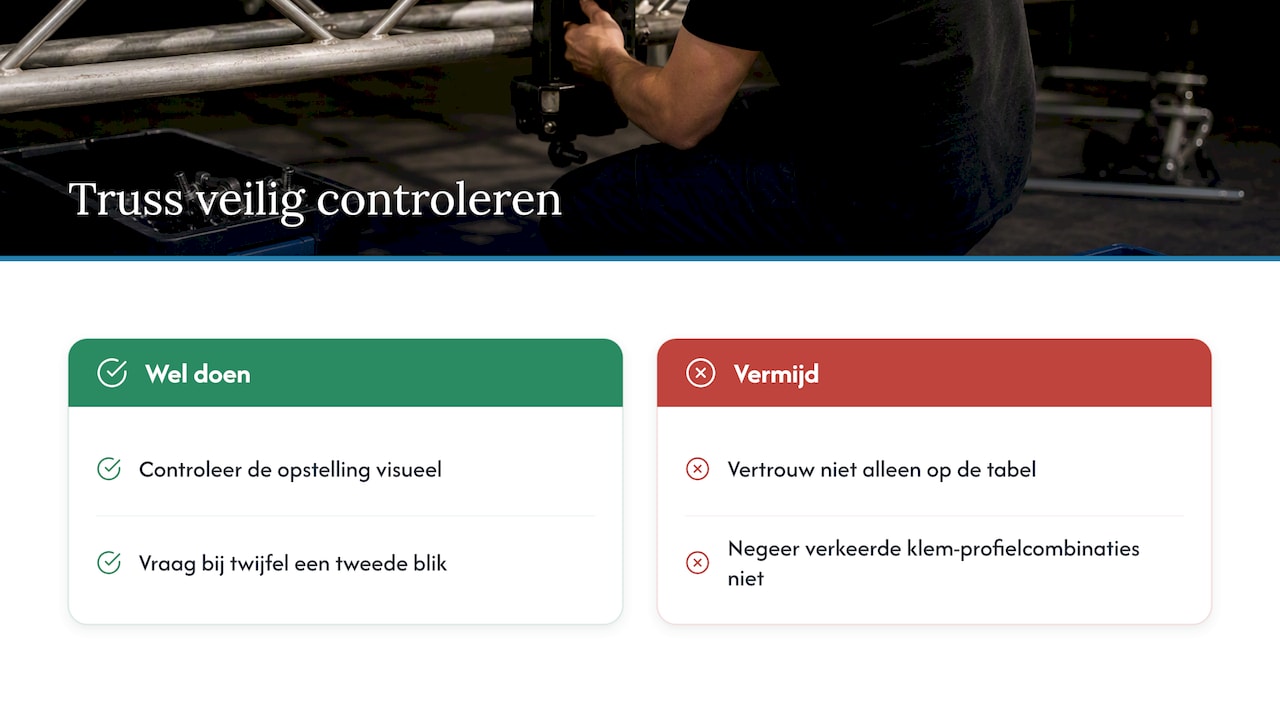

Praktische noot vanuit onze ervaring met truss-projecten

Soms twijfelen klanten tussen trusstypen en klemsystemen zodra het om draagvermogen gaat. Die twijfel is terecht: een verkeerde combinatie van klem en profiel is sneller gemaakt dan je denkt, en de gevolgen zijn pas zichtbaar als het te laat is.

Ons advies is simpel: laat de tabel nooit het enige controlemoment zijn. Combineer de cijfers met een visuele check van je opstelling en vraag bij twijfel om een tweede blik, van een collega of van een constructeur. Techniek die op papier klopt, kan in de praktijk alsnog verkeerd opgebouwd zijn.

— Main

Hoe we je helpen bij veilige truss opbouw

We leveren truss, klemmen en rigging accessoires met advies dat verder gaat dan een productfoto. In onze showroom test je zelf hoe een klem op een specifiek profiel past, en onze technische dienst denkt mee over de juiste combinatie voor jouw opstelling.

Bekijk ons volledige assortiment truss, standaards en podium voor profielen en toebehoren.
Vind passende bevestigingshardware in onze categorie truss-klemmen.
Vraag een compatibiliteitscheck aan voordat je bestelt, zodat klem en truss gegarandeerd samenwerken.

Kom langs in Geldrop voor een demo, of bekijk direct ons aanbod op Lightandsound en bestel met snelle levering uit voorraad.

Veelgestelde vragen

Hoeveel gewicht mag een truss maximaal dragen?

Dat hangt af van het trusstype, de spanlengte en de manier van ophangen: er bestaat geen vast getal dat voor elke truss geldt. Raadpleeg altijd de officiële belastingtabel van de fabrikant voor het specifieke profiel en pas vervolgens de veiligheidsfactoren toe.

Wat is het verschil tussen puntlast en UDL bij truss?

Een puntlast is gewicht dat op één specifiek punt van de truss rust, zoals een hijslier of een enkele lichtbalk. Een gelijkmatig verdeelde last (UDL) verspreidt het gewicht over de volledige lengte, wat doorgaans meer draagvermogen toelaat dan dezelfde massa als puntlast.

Mag ik een truss ophangen aan de diagonale buizen?

Nee, ophangen aan diagonalen of connectoren veroorzaakt lokale spanningen die niet in de fabrieksberekening zijn meegenomen. Hang altijd in de knooppunten, waar de truss daadwerkelijk op is berekend.

Wanneer heb ik een constructeur nodig voor een trussopstelling?

Een constructeur is nodig bij dynamische lasten, meerdere steunpunten, samengestelde constructies of windgevoelige buitenopstellingen. NPR 8020-51 beschrijft welke gegevens daarvoor nodig zijn, zoals plattegrond, massa en ophangdetails.

Hoe vaak moet truss-materiaal geïnspecteerd worden?

Inspecteer connectoren, klemmen en slingers vóór elke opbouw op zichtbare schade en geldige keuringslabels. NEN-EN 17879 stelt daarnaast minimumeisen aan periodiek onderhoud van tijdelijke evenementenconstructies.
