DMX-adressering uitgelegd: zo stuur je verlichting foutloos aan

DMX-adressering bepaalt vanaf welk kanaal een lichtarmatuur naar zijn controller luistert. Stel je startadres in op 1, dan pakt een driekanaals RGB-par de kanalen 1, 2 en 3. Elk universum heeft ruimte voor 512 kanalen, en overlappende adressen zorgen voor flikkerende of onvoorspelbare shows.

Wil je meteen goed beginnen? Doe dit voor je een kabel aanraakt:

Schrijf een adresplan met daarin elk armatuur, zijn startadres en het aantal kanalen dat het gebruikt.
Label elke fixture fysiek met zijn adres, zodat je tijdens opbouw niet moet gokken.
Test elk armatuur apart voor de show, los van de rest van de rig.

Pro-tip: Bewaar je adresplan als foto op je telefoon. Op een donker podium zoek je liever een foto op dan een papiertje.

Belangrijkste inzichten

DMX-adressering werkt alleen betrouwbaar als startadressen, kanaaltelling en bekabeling op elkaar zijn afgestemd volgens een vooraf opgesteld adresplan.

Punt	Details
Startadres bepaalt kanalen	Een fixture claimt opeenvolgende kanalen vanaf zijn startadres binnen een universum van 512 kanalen.
Adresplan vóór opbouw	Schrijf adressen, kanaalaantallen en labels uit voordat je kabels aansluit, om overlap te voorkomen.
DIP versus menu	DIP-switches werken met binaire waarden, menuschermen gebruiken direct het decimale startadres.
Terminator is verplicht	Sluit elke daisy-chain af met een een afsluitweerstand met de aanbevolen waarde voor DMX-signaalterminatie om signaalreflecties te voorkomen.
Test elk armatuur apart	Isoleer en test elke fixture los van de keten voordat je de show start.

Inhoudsopgave

Wat is DMX-adressering en hoe werken kanalen en universum
DIP-switches versus menu’s: zo stel je een adres in
Adresplanning: overlap voorkomen en groepen slim indelen
Stap-voor-stap: adressering voor een kleine show
Bekabeling en topologie: van XLR tot Cat5e
Controllers, interfaces en software die adressering makkelijk maken
Veelgemaakte fouten en snel troubleshooten
Hoe Light & Sound Factory beginners op weg helpt
Analoge versus digitale DMX-adressering
Art-Net en sACN: wat betekenen die protocollen voor jouw adressering
Klaar om je eigen rig op te bouwen?
Wat beginners onderschatten aan DMX-adressering
Veelgestelde vragen over DMX-adressering
Bronnen

Wat is DMX-adressering en hoe werken kanalen en universum

Een DMX-adres is het startpunt waarop een armatuur binnen een universum begint te “luisteren”. Vanaf dat startadres claimt de fixture net zoveel opeenvolgende kanalen als het nodig heeft. Een simpele RGB-par gebruikt meestal drie kanalen, een moving head met pan, tilt, kleur, gobo en dimmer kan er zestien of meer nodig hebben.

Een universum is de container waarin die kanalen leven. De ANSI E1.11 standaard, beter bekend als DMX512, stelt die grens vast op 512 kanalen per universum. Dat is geen suggestie maar een harde technische limiet: kanaal 513 bestaat simpelweg niet binnen dat universum. Heb je meer armaturen dan er in 512 kanalen passen, dan heb je een tweede universum nodig, met een eigen DMX-uitgang op je controller.

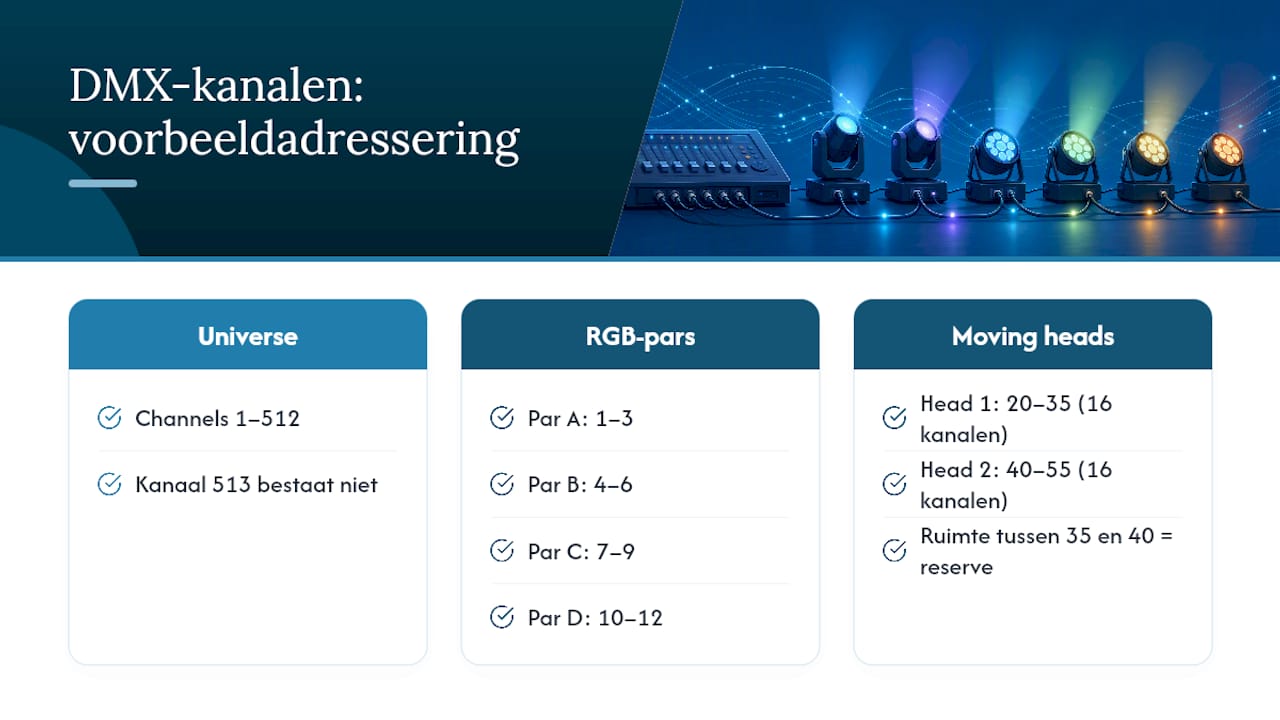

Neem een praktisch voorbeeld. Je hangt vijf RGB-pars en twee moving heads. De pars beginnen bij adres 1, 4, 7, 10 en 13, elk met drie kanalen. De eerste moving head start op adres 20 en gebruikt zestien kanalen, dus tot en met adres 35. De tweede begint dan logischerwijs op 40. Die kleine sprong tussen 35 en 40 is geen fout: het is ruimte die je later kunt gebruiken als je een extra functie toevoegt zonder je hele plan te herschrijven.

Fixtures met meer kanalen vragen dus altijd meer denkwerk vooraf. Een beginnersgids over DMX laat precies zien hoe die kanaaltelling per fixturetype verschilt, en waarom je die telling nooit uit je hoofd moet doen tijdens de opbouw zelf.

DIP-switches versus menu’s: zo stel je een adres in

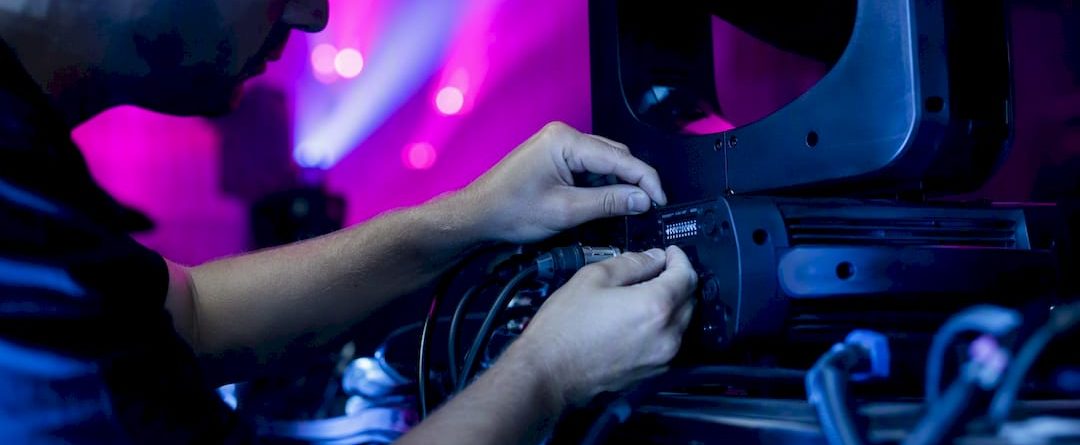

Oudere en goedkopere armaturen gebruiken vaak nog DIP-switches: een rijtje kleine schakelaartjes die samen een binair getal vormen. Elke switch staat voor een macht van 2: switch 1 is waarde 1, switch 2 is waarde 2, switch 3 is waarde 4, switch 4 is waarde 8, en zo verder tot switch 9 met waarde 256.

Wil je adres 5 instellen? Dan zet je switch 1 (waarde 1) en switch 3 (waarde 4) aan, want 1 + 4 = 5. Dat is precies het principe achter binaire DIP-switch adressering: je telt de aan-standen simpelweg op.

Moderne armaturen vervangen dat rijtje schakelaartjes door een menuscherm waarop je gewoon het decimale getal intoetst, bijvoorbeeld “005”. Geen rekenwerk, geen kans op een verkeerd omgeklapt schakelaartje.

Check eerst het handboek van je fixture: staat er een DIP-blok op de behuizing of een display met menu?
Bij DIP-switches: reken elke gewenste waarde om naar de bijbehorende switch-combinatie, of gebruik een DMX-adrescalculator om fouten te voorkomen.
Bij een menu: voer het decimale startadres direct in en bevestig.

Pro-tip: Twijfel je aan een DIP-berekening? Zet het adres op 1 en tel manueel op vanaf daar. Een rekenfout hier kost je op locatie veel meer tijd dan thuis.

Adresplanning: overlap voorkomen en groepen slim indelen

Een adresplan schrijf je vóór je ook maar één kabel aansluit, niet erna. Zonder plan ga je onvermijdelijk armaturen dubbel adresseren zodra je rig groter wordt dan een paar lampen.

Zet elk armatuur op papier met zijn type, kanaalaantal en gewenste positie in de rig.
Wijs adressen toe van laag naar hoog, in de volgorde waarin je later wilt programmeren.
Laat bewust een paar vrije kanalen tussen groepen, zodat je later kunt uitbreiden zonder alles te herschikken.

Groepeer identieke armaturen in aangrenzende adresblokken. Dat maakt programmeren op je console veel overzichtelijker, en het is precies waarom adresblokken hergebruiken zo vaak terugkomt in praktijkadvies: dezelfde scène kopiëren naar identieke fixtures wordt dan een kwestie van seconden.

Rond je planning af met deze checklist:

Label elk armatuur fysiek met zijn adres en universum.
Bewaar een back-up van je scènebestand voordat je iets wijzigt.
Test in volgorde van opbouw, niet pas helemaal aan het einde.

Stap-voor-stap: adressering voor een kleine show

Stel je bouwt een kleine club- of feestset op: vier RGB-pars als sfeerlicht en één moving head als accent. Eerst inventariseer je: de pars gebruiken elk drie kanalen (rood, groen, blauw), de moving head gebruikt er twaalf (pan, tilt, snelheid, kleurwiel, gobo, dimmer, strobe en enkele reserves).

Bepaal de volgorde waarin je de armaturen wilt programmeren op je console.
Wijs startadressen toe met ruimte voor uitbreiding tussen de groepen.
Voer elk adres in op de fixture zelf, via DIP-switch of menu.
Patch dezelfde adressen in je controller of software.
Test elke fixture los, daarna de hele groep samen.

Zie je die sprong van adres 12 naar 20? Dat is bewuste ruimte, geen fout. Patch je controller vervolgens exact volgens dit schema en loop daarna elk armatuur na: verander een kleur op de par, beweeg de pan op de moving head. Klopt iets niet, dan weet je meteen bij welk adres je moet zoeken.

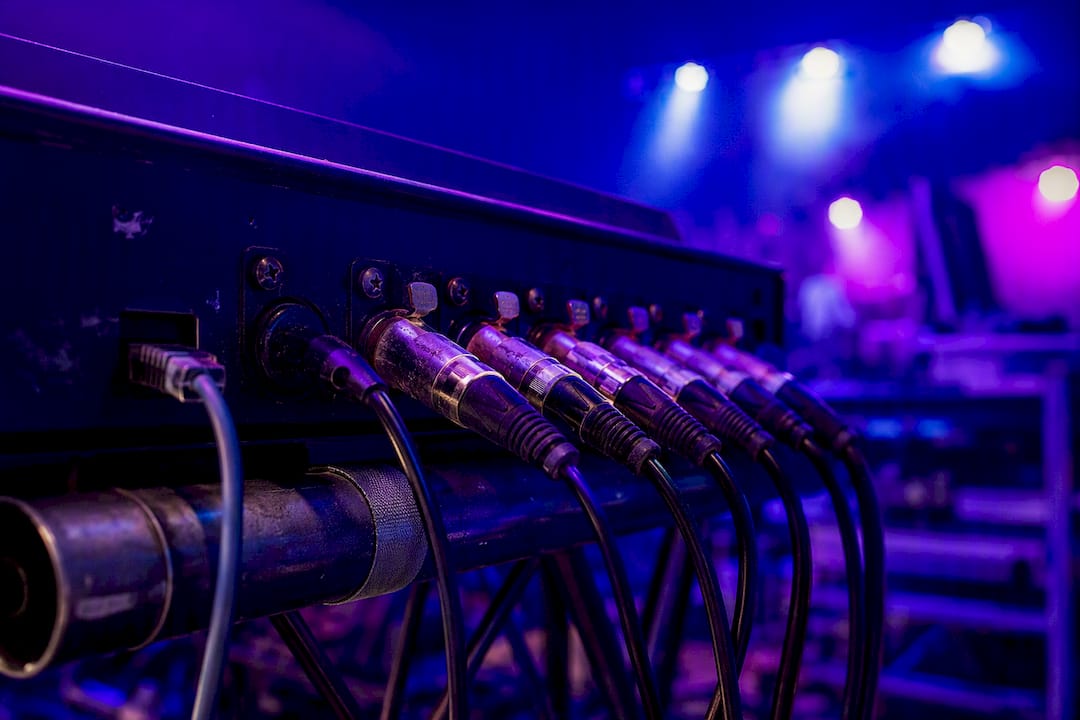

Bekabeling en topologie: van XLR tot Cat5e

DMX loopt van oudsher over XLR-kabels met vijf pinnen, in een reeks van armatuur naar armatuur. Die opstelling heet daisy-chain, en de praktische limiet daarbinnen is een praktische limiet van het aantal apparaten per DMX-uitgang. Ga je daar overheen, dan verzwakt het signaal en krijg je flikkeringen of complete uitval aan het einde van de keten.

Aan het laatste armatuur in elke keten hoort altijd een terminator: een weerstand van 120 ohm die reflecties op de kabel opvangt. Vergeet je die, dan zie je vaak precies dezelfde symptomen als bij een kapotte kabel, wat troubleshooting onnodig lastig maakt.

Voor langere afstanden is Cat5e- of Cat6-kabels van geschikte specificatie vaak een goedkoper alternatief dan dikke XLR-kabels, mits je de juiste adapters en topologie gebruikt. Let wel op het impedantieverschil tussen standaard netwerkkabel (100 ohm) en DMX (110 ohm): voor tijdelijke opstellingen is dat verschil zelden merkbaar, maar voor een permanente installatie kies je beter voor kabel die specifiek voor DMX is afgestemd.

Praktisch overzicht per situatie:

Korte afstanden binnen één booth of truss: XLR-kabel, bijvoorbeeld een DMX-kabel van 1,5 meter.
Verbindingen tussen podiumdelen: langere XLR-runs zoals een kabel van 6 meter.
Vaste installaties met veel afstand: Cat5e of Cat6 met de juiste converters.

Controllers, interfaces en software die adressering makkelijk maken

Een DMX-adres bestaat pas echt als je controller weet welk kanaal welke functie aanstuurt. Dat proces heet patchen, en het is waar veel van de eerder genoemde theorie samenkomt in praktijk.

Er zijn grofweg twee opties. Een fysieke hardware-controller met faders en knoppen werkt direct, zonder laptop, en is favoriet bij wie snel op locatie wil werken. Een USB-DMX-interface stuurt DMX-signalen aan via software op een laptop, wat meer flexibiliteit geeft bij complexe shows met veel scènes.

Let bij aanschaf op deze functies:

Ondersteuning voor meerdere universums als je rig boven de 512 kanalen uitgroeit.
Eenvoudig patchen, idealiter met een visueel overzicht per fixture.
Een ingebouwde of eenvoudig toe te voegen terminator-optie voor de laatste uitgang in de keten.
Compatibiliteit met de software die je al gebruikt of wilt leren.

Twijfel je tussen een compacte starterscontroller en een uitgebreidere console? Onze gids over een DMX-controller kiezen loopt de belangrijkste keuzes stap voor stap door, afgestemd op het aantal fixtures dat je nu en over een jaar wilt aansturen.

Veelgemaakte fouten en snel troubleshooten

Dubbele adressen zijn de meest voorkomende fout. Twee armaturen op hetzelfde startadres reageren dan allebei op dezelfde besturing, wat zich uit als vreemd synchroon gedrag of kleuren die niet kloppen. De oplossing is simpel: controleer je adresplan tegen de fysieke labels op elk armatuur.

Bekabelingsproblemen geven vaak vergelijkbare symptomen als adresconflicten: flikkering, uitval aan het einde van de keten, of een fixture dat helemaal niet reageert. Check als eerste of de terminator aanwezig is en of alle XLR-connectoren goed vastzitten.

Isoleer het probleem: koppel het armatuur los van de rest van de keten en test het alleen.
Controleer op je console of het signaal daadwerkelijk het juiste kanaal bereikt.
Vervang de kabel door een kabel die je weet dat werkt, om bekabeling als oorzaak uit te sluiten.

Pro-tip: Werk je met een grote rig? Test altijd in dezelfde volgorde: eerst de fixture dichtst bij de controller, dan verder de keten in. Zo vind je een defecte schakel veel sneller.

Deze aanpak sluit direct aan bij wat vrijwel elke praktijkgids over DMX-controllers benadrukt: test vóór de show, niet erna.

Hoe Light & Sound Factory beginners op weg helpt

In de showroom in Geldrop krijg je persoonlijk advies over welke armaturen en controllers passen bij jouw rig, met de mogelijkheid om apparatuur live te testen voordat je koopt. Dat is precies waar theorie tekortschiet: een demo laat je zien hoe een fixture daadwerkelijk reageert op je adresinstellingen.

Wil je verdiepen in bidirectionele besturing? Onze uitleg over RDM binnen DMX laat zien hoe moderne armaturen hun status terugsturen naar de controller, wat foutopsporing nog eenvoudiger maakt dan handmatig testen.

Praktische voordelen die je meteen voelt:

Voorraad op locatie, dus snelle levering zonder wekenlang wachten op onderdelen.
Twee jaar garantie op apparatuur, inclusief technische ondersteuning na aankoop.
Advies over kabelkeuze, van korte XLR-runs tot langere Cat5e-oplossingen.

Analoge versus digitale DMX-adressering

Analoge DMX-adressering, zoals je die nog tegenkomt bij oudere of goedkope armaturen, werkt volledig via DIP-switches. Elk schakelaartje vertegenwoordigt een vaste binaire waarde, en het totale adres ligt fysiek vast zodra je de switches hebt ingesteld. Wil je het adres later wijzigen, dan moet je de behuizing openen of de switches handmatig verzetten.

Digitale adressering werkt via een ingebouwd menuscherm waarop je het decimale startadres rechtstreeks invoert. Dat scheelt niet alleen rekenwerk, het maakt aanpassingen tijdens een show ook veel sneller: je scrollt naar het gewenste getal in plaats van een setje schakelaars te herconfigureren.

Het praktische verschil merk je vooral bij grotere producties. Met tientallen armaturen wordt handmatig DIP-switches instellen foutgevoelig en tijdrovend, terwijl een menu-gebaseerde fixture je toelaat om binnen enkele seconden een adres te controleren of aan te passen. Digitale adressering ondersteunt vaak ook extra functies, zoals het uitlezen van de huidige instelling op afstand via RDM, wat bij analoge DIP-switches simpelweg niet mogelijk is.

Voor een beginnende opstelling met een handvol armaturen maakt het verschil weinig uit: beide methodes werken prima zolang je consequent bent in je planning. Bouw je uit naar een grotere rig, dan wegen de snelheid en flexibiliteit van digitale adressering steeds zwaarder.

Art-Net en sACN: wat betekenen die protocollen voor jouw adressering

Klassiek DMX loopt over XLR-kabels met een harde limiet van 512 kanalen per universum en 32 apparaten per uitgang. Protocollen zoals Art-Net en sACN sturen dezelfde DMX-data over een netwerkkabel, wat het mogelijk maakt om meerdere universums tegelijk te versturen zonder voor elk universum een eigen fysieke DMX-uitgang nodig te hebben.

Het adresseringsprincipe blijft grotendeels hetzelfde: elk armatuur krijgt nog steeds een startadres binnen een universum van 512 kanalen. Wat verandert, is hoe dat universum bij het armatuur terechtkomt: niet via een lange daisy-chain van kabels, maar via een netwerkswitch die data naar de juiste node stuurt. Voor grote producties met veel universums is dat een enorme besparing op bekabeling.

Wil je later opschalen naar netwerkgestuurde besturing, dan is het slim om nu al te werken met adresplanning die per universum is opgebouwd, in plaats van alles op één lange keten te proppen. Onze vergelijking tussen Art-Net en klassiek DMX legt uit wanneer die overstap de moeite waard is en welke apparatuur je daarvoor nodig hebt.

Voor een startende rig met een paar armaturen is klassiek DMX nog steeds de eenvoudigste en meest betrouwbare keuze. De overstap naar Art-Net of sACN wordt vooral interessant zodra je richting acht of meer universums groeit, iets wat de meeste hobbyisten en beginnende technici in de praktijk niet snel tegenkomen.

Klaar om je eigen rig op te bouwen?

Heb je je adresplan op papier en wil je nu de juiste apparatuur in huis halen? In de showroom van Lightandsound in Geldrop test je controllers en armaturen live, voordat je een keuze maakt. Wie zijn opstelling wil combineren met betrouwbare audio, vindt bij de Audient iD 24 USB audio-interface een stevige basis voor een complete DJ- of technicus-setup. Bekijk ook de bekabelingsopties, zoals een DMX-kabel van 3 meter, om je rig meteen goed op te bouwen.

Wat beginners onderschatten aan DMX-adressering

De meeste uitleg over DMX-adressering focust op de techniek van kanalen en universums, en dat is niet waar beginners vastlopen. Ze lopen vast bij de discipline erna: het bijhouden van een plan zodra de rig groeit voorbij vijf of zes armaturen.

Conventioneel advies benadrukt vaak de binaire rekenkunde van DIP-switches, terwijl de praktijk allang richting menu-gebaseerde adressering is opgeschoven. Dat rekenwerk blijft nuttig om te begrijpen, maar het is niet meer de dagelijkse hindernis die het ooit was.

Waar de meeste gidsen te snel over gaan, is testvolgorde. Een fixture los testen vóór je het in de keten hangt, bespaart meer tijd dan welke andere gewoonte dan ook. Wie dat overslaat, betaalt daarvoor terug tijdens de soundcheck, wanneer tijd juist het schaarste is.

Prioriteer daarom niet de techniek als eerste stap, maar de gewoonte: schrijf het plan, label de armaturen, test in volgorde. De techniek volgt daarna vanzelf.

Veelgestelde vragen over DMX-adressering

Wat is een DMX-startadres precies?
Het startadres is het eerste kanaal waarop een armatuur reageert. Vanaf dat punt claimt de fixture net zoveel opeenvolgende kanalen als het nodig heeft, bijvoorbeeld drie voor een simpele RGB-par.

Hoeveel armaturen kan ik op één DMX-lijn aansluiten?
De praktische limiet is een praktische limiet van het aantal apparaten per DMX-uitgang in een daisy-chain. Wil je meer armaturen aansturen, dan gebruik je een splitter of een extra universum.

Wat gebeurt er als twee armaturen hetzelfde adres hebben?
Beide fixtures reageren dan op dezelfde besturing, wat zich uit in synchroon of onvoorspelbaar gedrag. Controleer je adresplan en pas het adres van een van de twee aan.

Is Cat5e-kabel geschikt voor DMX?
Ja, Cat5e- of Cat6-kabels van geschikte specificatie werkt goed voor langere afstanden, mits je de juiste adapters gebruikt en rekening houdt met het impedantieverschil ten opzichte van standaard DMX-kabel.

Moet ik altijd een terminator gebruiken?
Ja, aan het einde van elke daisy-chain hoort een een afsluitweerstand met de aanbevolen waarde voor DMX-signaalterminatie. Zonder terminator krijg je vaak dezelfde symptomen als bij een defecte kabel.

Werkt DMX-adressering anders bij Art-Net of sACN?
Het adresseringsprincipe blijft gelijk: elk armatuur krijgt een startadres binnen een universum van 512 kanalen. Het verschil zit in de verzending, die bij Art-Net en sACN over een netwerkkabel loopt in plaats van een lange XLR-keten.
