RDM DMX uitleg: bidirectionele besturing voor lichttechnici

RDM voegt bidirectionele communicatie toe aan DMX512, waardoor je apparatuur op afstand kunt configureren en monitoren via dezelfde kabel. Het protocol staat officieel bekend als Remote Device Management, vastgelegd in de ANSI/ESTA E1.20-standaard, met Rdmprotocol als belangrijkste technische referentie.

Voor jou als lichttechnicus levert dat drie directe voordelen op:

Automatische device discovery — de controller vindt zelf alle aangesloten fixtures op de lijn.
Remote adressering — je stelt DMX-startadressen in zonder elke fixture fysiek te benaderen.
Statusmonitoring — temperatuur, lampuren en foutmeldingen zijn op afstand uitleesbaar.

In de praktijk betekent dit minder klimwerk bij truss-opbouw en sneller schakelen tussen shows.

Belangrijkste inzichten

RDM voegt bidirectionele controle toe aan DMX512 via dezelfde bekabeling, maar de betrouwbaarheid hangt volledig af van RDM-ondersteuning in elke schakel van de keten.

Punt	Details
Startcode bepaalt compatibiliteit	RDM-pakketten gebruiken 0xCC, DMX gebruikt 0x00, waardoor non-RDM-apparaten RDM-data negeren.
Geen nieuwe kabels nodig	Standaard 3- of 5-polige XLR-kabels werken voor RDM, mits de volledige keten het protocol ondersteunt.
Discovery lost collisies op	Binary search en muting zorgen dat de controller elk apparaat afzonderlijk identificeert.
RDM uit tijdens shows	Intensieve RDM-activiteit kan refresh-timing verstoren en flikkering veroorzaken tijdens live gebruik.
Test hardware bij Lightandsound	De showroom in Geldrop test splitters, boosters en controllers op daadwerkelijke RDM-doorlaat voordat je koopt.

Inhoudsopgave

Wat is het verschil tussen RDM en klassiek DMX512?
Hoe verloopt een RDM-transactie stap voor stap?
Welke hardware moet RDM ondersteunen voor een stabiel netwerk?
Hoe implementeer je RDM en welke problemen kom je tegen?
Welke RDM-controllers en tools zijn praktisch bruikbaar?
Bronnen

Wat is het verschil tussen RDM en klassiek DMX512?

Klassiek DMX512 is een unidirectioneel protocol: de controller stuurt data, de fixture ontvangt en voert uit, zonder terugkoppeling. RDM maakt daar een half-duplex, bidirectionele verbinding van, waarbij de fixture kan antwoorden op vragen van de controller.

Het onderscheid zit in de startcode van elk pakket. Een reguliere DMX-frame begint met startcode 0x00, terwijl RDM-pakketten de startcode 0xCC gebruiken. Non-RDM-apparaten herkennen deze code niet en negeren het pakket simpelweg, wat de achterwaartse compatibiliteit garandeert. DMX512 blijft daarmee de fysieke en logische basis waarop RDM als uitbreiding draait, met dezelfde 512 adresseerbare kanalen per universe.

Problemen ontstaan zodra oudere splitters in de keten zitten die geen RDM doorlaten. Zo’n splitter regenereert het DMX-signaal wel, maar blokkeert de retourdata van de fixture. Het resultaat: de controller stuurt discovery-verzoeken de lijn op, maar krijgt nooit antwoord terug van fixtures achter die splitter.

Pro-tip: Controleer altijd of “RDM-ready” op een splitter ook daadwerkelijk “RDM-through” betekent — sommige goedkope splitters vermelden alleen dat ze DMX-signalen niet verstoren, niet dat ze RDM-retourverkeer daadwerkelijk doorgeven.

Hoe verloopt een RDM-transactie stap voor stap?

RDM-communicatie kent drie basisvormen: discovery, unicast en broadcast. Elk mechanisme heeft een eigen rol in hoe de controller met fixtures praat.

Discovery en collision handling

Tijdens discovery stuurt de controller een broadcast-verzoek de lijn op om te achterhalen welke apparaten aanwezig zijn. Omdat meerdere fixtures gelijktijdig kunnen antwoorden, ontstaat er datacollisie. RDM lost dit op met een binary search: de controller splitst het adresbereik telkens in tweeën en vraagt steeds een kleinere groep uit, totdat één device overblijft. Dat device wordt vervolgens “gemute” (uitgeschakeld voor verdere discovery-reacties), zodat de volgende ronde de resterende apparaten kan identificeren.

Unicast GET/SET flow

Zodra alle devices bekend zijn via hun unieke ID, communiceert de controller unicast: rechtstreeks naar één specifiek apparaat. Een GET-commando vraagt informatie op, bijvoorbeeld het huidige DMX-startadres. Een SET-commando wijzigt een parameter, zoals het instellen van een nieuw adres. Elke transactie kent een antwoordslot met een vaste timing, wat betekent dat te veel GET/SET-verzoeken achter elkaar de refresh-cyclus van reguliere DMX-data kunnen vertragen.

UID- en PID-structuur

Elk RDM-apparaat heeft een unieke identifier (UID), opgebouwd uit een fabrikant-ID en een serienummer. Parameters worden aangeduid met een Parameter ID (PID) — een code die staat voor een specifieke instelling, zoals DMX-adres, personality of lamptemperatuur.

Een typische sequentie ziet er zo uit:

Controller start discovery en broadcast een verzoek.
Fixtures met collisie worden via binary search onderscheiden en gemute.
Controller stuurt een unicast GET naar een specifieke UID om het huidige adres op te vragen.
Controller stuurt een unicast SET om het nieuwe DMX-startadres door te voeren.

Welke hardware moet RDM ondersteunen voor een stabiel netwerk?

RDM heeft geen nieuwe bekabeling nodig. Standaard 3- of 5-polige XLR-kabels, zoals een DMX-kabel van 3 meter of een langere 6 meter variant, voldoen zonder aanpassing. De uitdaging zit niet in de kabel, maar in de rest van de signaalketen.

Onderdeel	Vereiste voor stabiele RDM-werking
Controller	Moet discovery, GET en SET actief ondersteunen, niet alleen DMX uitsturen
Fixture	“RDM-enabled” met bekende PID-lijst van de fabrikant
Splitter/booster	Moet RDM-retourdata daadwerkelijk doorlaten, niet alleen DMX regenereren
Terminering	120-ohm afsluitweerstand aan het einde van elke lijn, anders reflecties

Een goede DMX-booster verdeelt het signaal over meerdere lijnen zonder de retourcommunicatie te blokkeren, wat bij lange runs of veel fixtures per universe essentieel is.

Pro-tip: Vraag bij twijfel altijd het PID-overzicht van de fabrikant op. “RDM-ready” garandeert niet dat álle functies, zoals firmware-updates via RDM, daadwerkelijk werken.

Hoe implementeer je RDM en welke problemen kom je tegen?

Een gestructureerde aanpak voorkomt de meeste RDM-gerelateerde storingen op locatie.

Voorbereiden — controleer of controller, splitters en fixtures allemaal RDM-functionaliteit ondersteunen, niet alleen DMX doorgeven.
Discovery uitvoeren — laat de controller alle apparaten identificeren voordat je iets configureert.
Adresseren — wijs via unicast SET-commando’s DMX-startadressen toe aan elke fixture.
Matchen met patch — controleer in je lichtplan of elk toegewezen adres overeenkomt met de fysieke positie van de fixture.

Terminering blijft een onderschat probleem. Zonder correcte 120-ohm afsluiting aan het eind van de lijn ontstaan signaalreflecties die zowel DMX als RDM kunnen verstoren, vooral bij langere kabeltrajecten.

Een ander risico is intensief RDM-gebruik tijdens een live show. Doorlopende discovery-cycli kunnen de DMX-refresh-timing verstoren en zichtbare flikkering veroorzaken. Veel professionals schakelen RDM daarom bewust uit zodra adressering en configuratie klaar zijn, en houden alleen DMX-uitzending actief tijdens de voorstelling.

Pro-tip: Bouw je troubleshooting op in vaste volgorde: eerst kabels en connectoren, dan terminering, dan device-PIDs controleren, en pas als laatste de controllerinstellingen. Zo sluit je de meest voorkomende oorzaken snel uit.

Veelvoorkomende valkuilen zijn een niet-werkende discovery door een niet-RDM-doorlatende splitter, flikkering door te frequente RDM-polling, en fixtures die wel reageren op DMX maar niet op RDM-verzoeken omdat ze een oudere firmwareversie draaien.

Welke RDM-controllers en tools zijn praktisch bruikbaar?

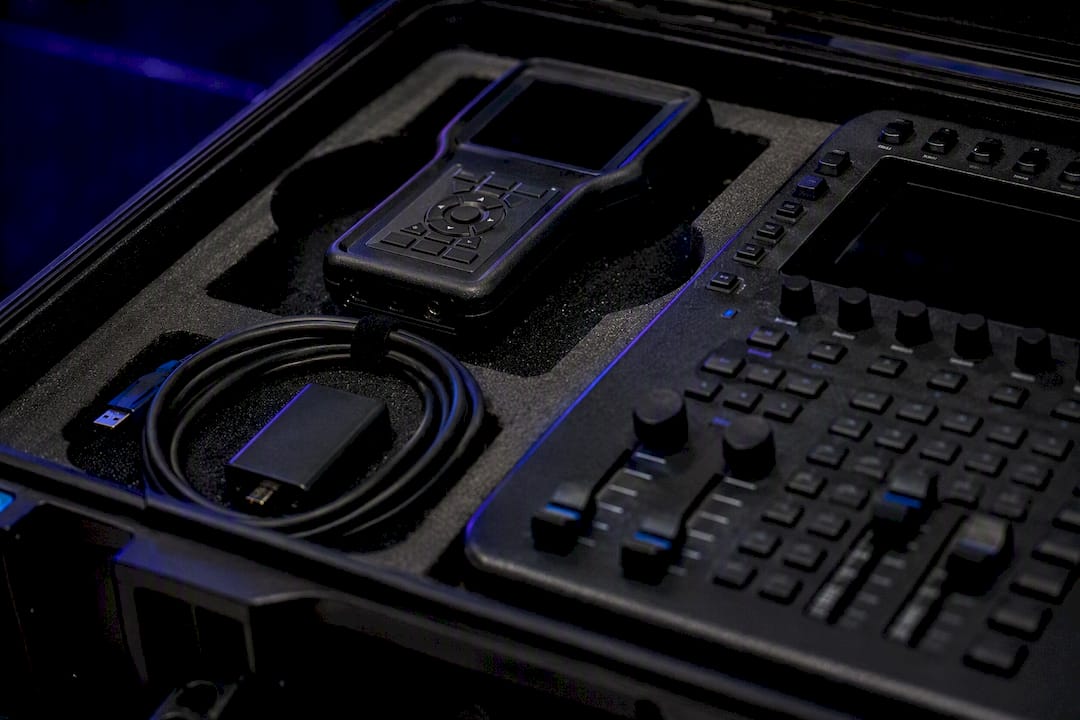

Je hebt grofweg drie categorieën tot je beschikking. Handheld RDM-testers zijn compact en ideaal voor snelle checks tijdens opbouw. Volledige lichttafels met RDM-integratie, zoals grandMA3-consoles, tonen ontdekte fixtures in een overzicht en bieden match- en unmatch-opties binnen je patch. Softwaretools die via een USB/RDM-interface draaien, zoals DMXDesktop, bieden auto-addressing en real-time feedback vanaf een laptop.

Controleer bij elk product het datasheet op twee punten: welke PIDs precies worden ondersteund, en of auto-addressing daadwerkelijk aanwezig is. Niet elk “RDM-compatibel” label betekent dat alle functies beschikbaar zijn.

Toolcategorie	Meest geschikt voor
Handheld tester	Snelle checks tijdens opbouw en onderhoud
Lichttafel met RDM	Grote rigs met veel fixtures en frequente heradressering
USB/RDM-software	Kleinschalige setups en testomgevingen

Praktijkchecklist van Light & Sound Factory

Bij Lightandsound in Geldrop kun je RDM-controllers, splitters en boosters live testen in de showroom voordat je aanschaft, met technisch advies erbij.

Vraag altijd de PID-lijst van de fabrikant op voordat je een fixture inzet in een RDM-netwerk.
Schakel RDM uit tijdens live shows als je merkt dat refresh-timing onder druk staat.
Test splitters en boosters vooraf op daadwerkelijke RDM-doorlaat, niet alleen signaalversterking.

Pro-tip: Neem je bestaande splitter of booster mee naar de showroom voor een gratis doorlaattest, dat bespaart je een storing op locatie.

Onderdeel	Wat de showroom checkt
Splitter/booster	RDM-doorlaat in beide richtingen
Controller	Discovery- en GET/SET-ondersteuning
Kabels	Correcte 3- of 5-polige aansluiting en terminering

Wanneer loont RDM de investering echt?

RDM levert de meeste winst op bij grote rigs met tientallen fixtures, frequente heradressering tussen shows en behoefte aan remote monitoring op afstand. Bij een eenvoudige rig van een paar movingheads of in een omgeving met verouderde, niet-RDM-doorlatende splitters voegt het protocol vooral extra complexiteit toe zonder noemenswaardig voordeel.

RDM-ondersteuning direct testen in de showroom

Twijfel je of jouw huidige splitters, kabels of controller daadwerkelijk RDM-doorlaat bieden? Lightandsound test dat in de showroom in Geldrop, met apparatuur die je zelf kunt aansluiten en uitproberen voordat je iets aanschaft.

In de webshop vind je passende DMX-kabels en boosters om je RDM-keten compleet te maken, en voor grotere installaties helpt de gids over kabelbeheer bij audio- en lichttechniek je verder met netwerktopologie. Kom langs voor persoonlijk advies, plan een demo in de showroom of bestel direct de onderdelen die je nodig hebt om je volgende rig RDM-proof te maken.

Bronnen

Bewaar deze referenties: ANSI/ESTA E1.20 als officiële standaard, rdmprotocol.org voor praktische uitleg, en de DMX512-specificatie als onderliggend protocol.
